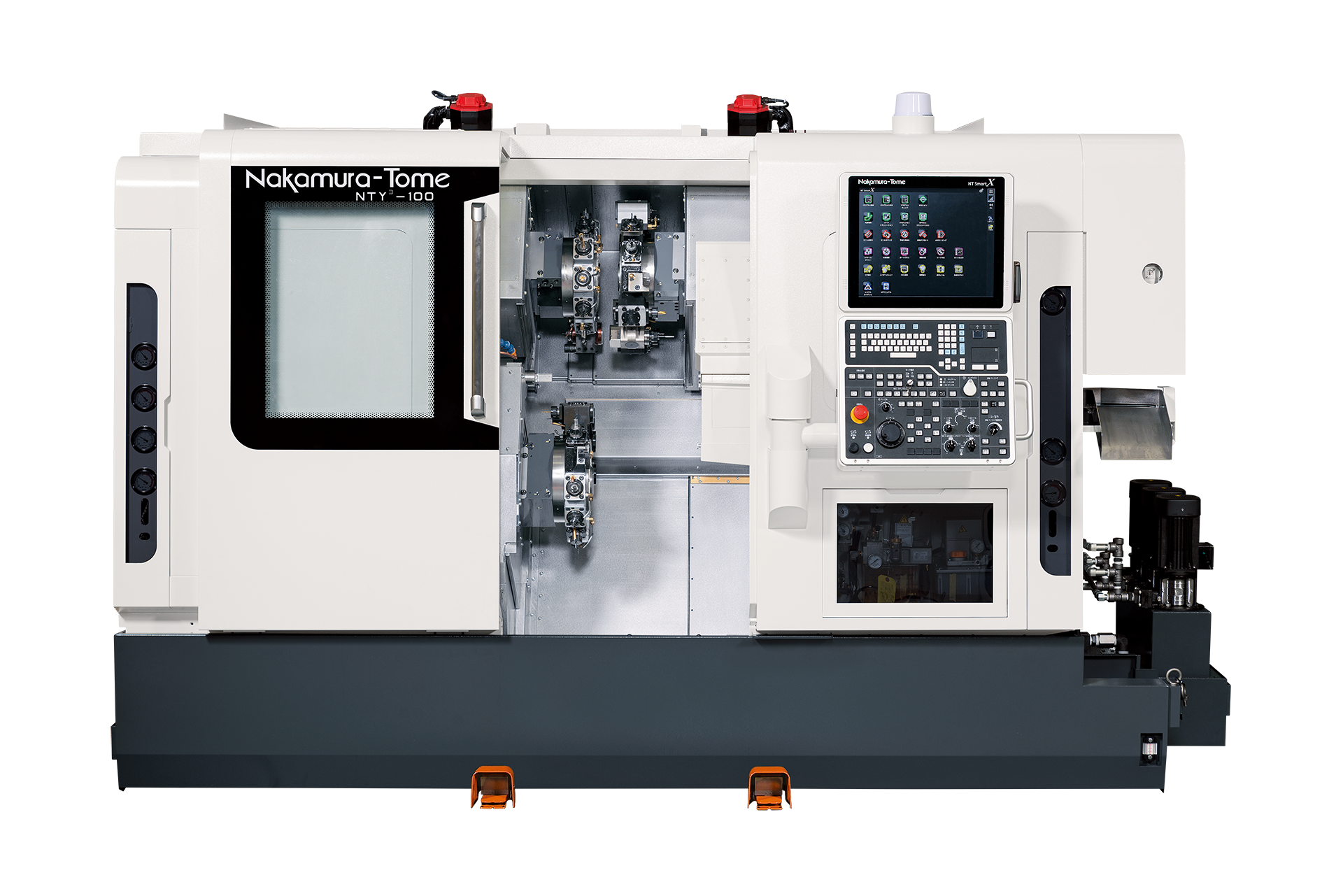

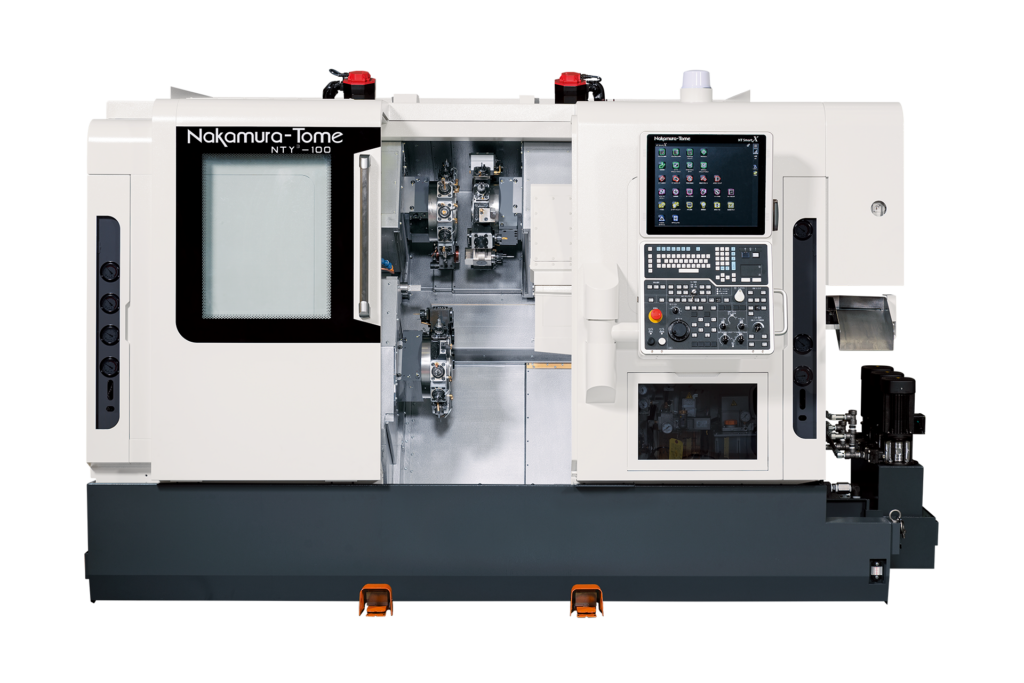

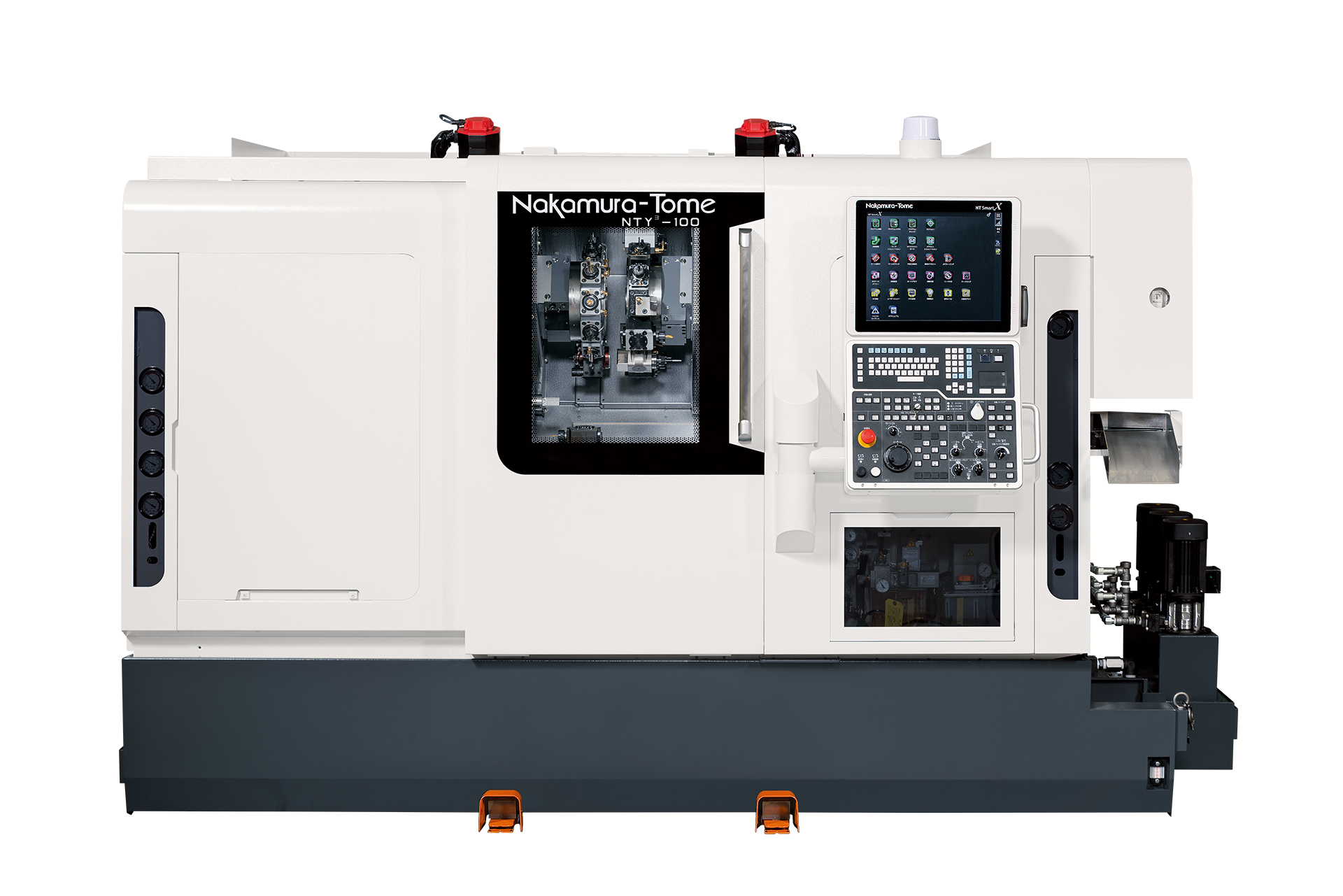

Nakamura-Tome NTY3-100
Tuotekuvaus

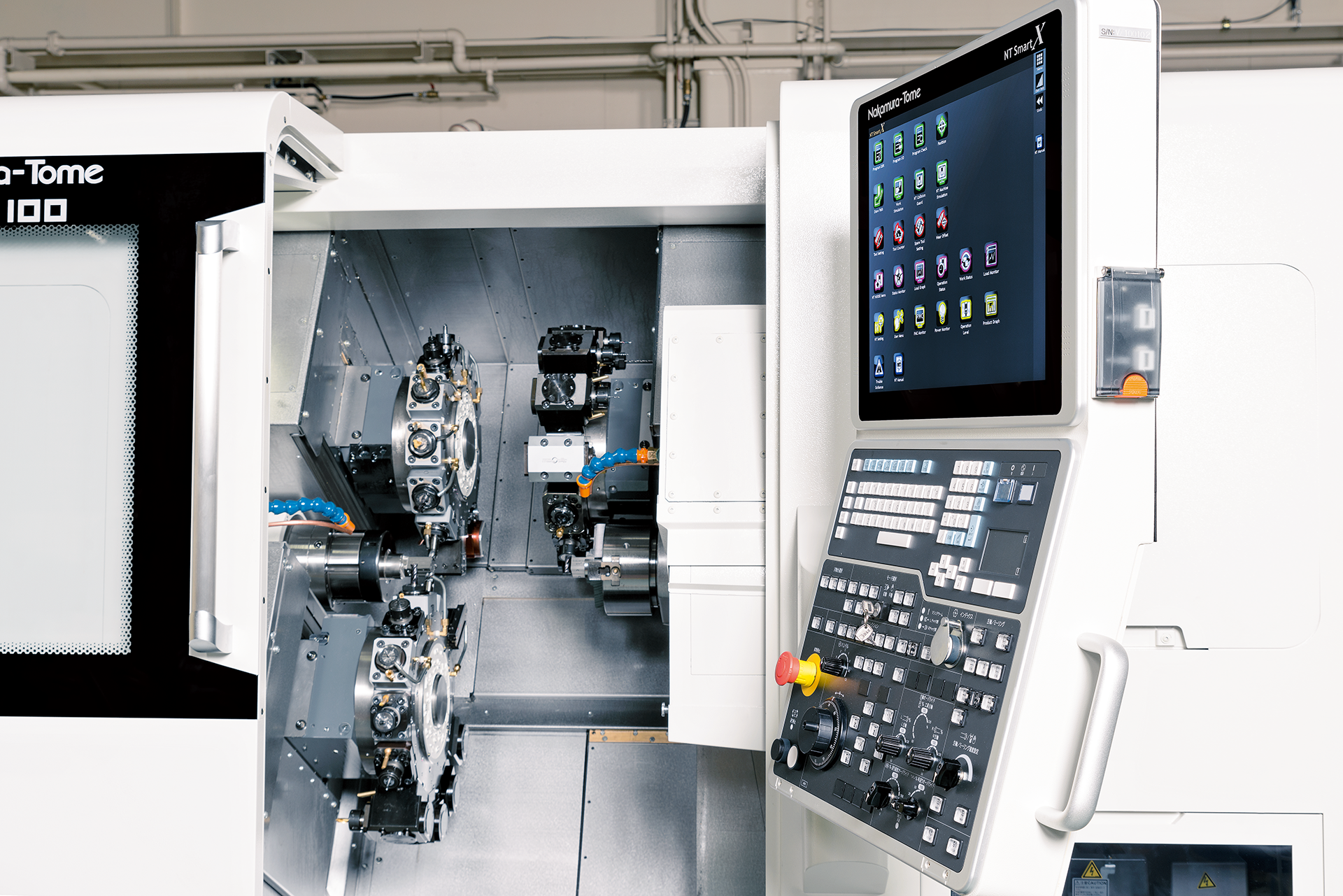

- Nakamura-Tome SmartX 19″ (Fanuc 31i-B Plus)
- 2 karaa jarrullisilla C-akseleilla

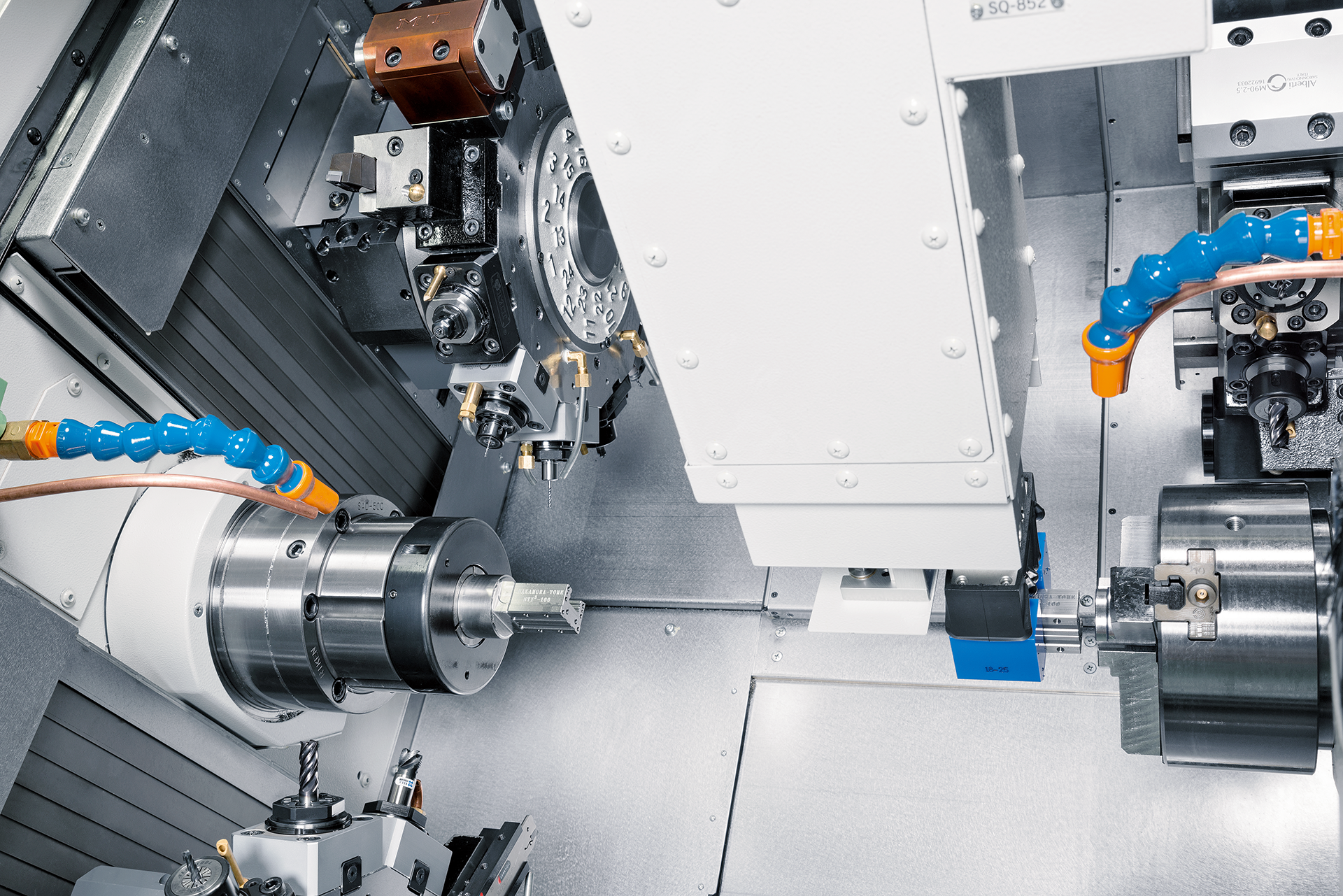

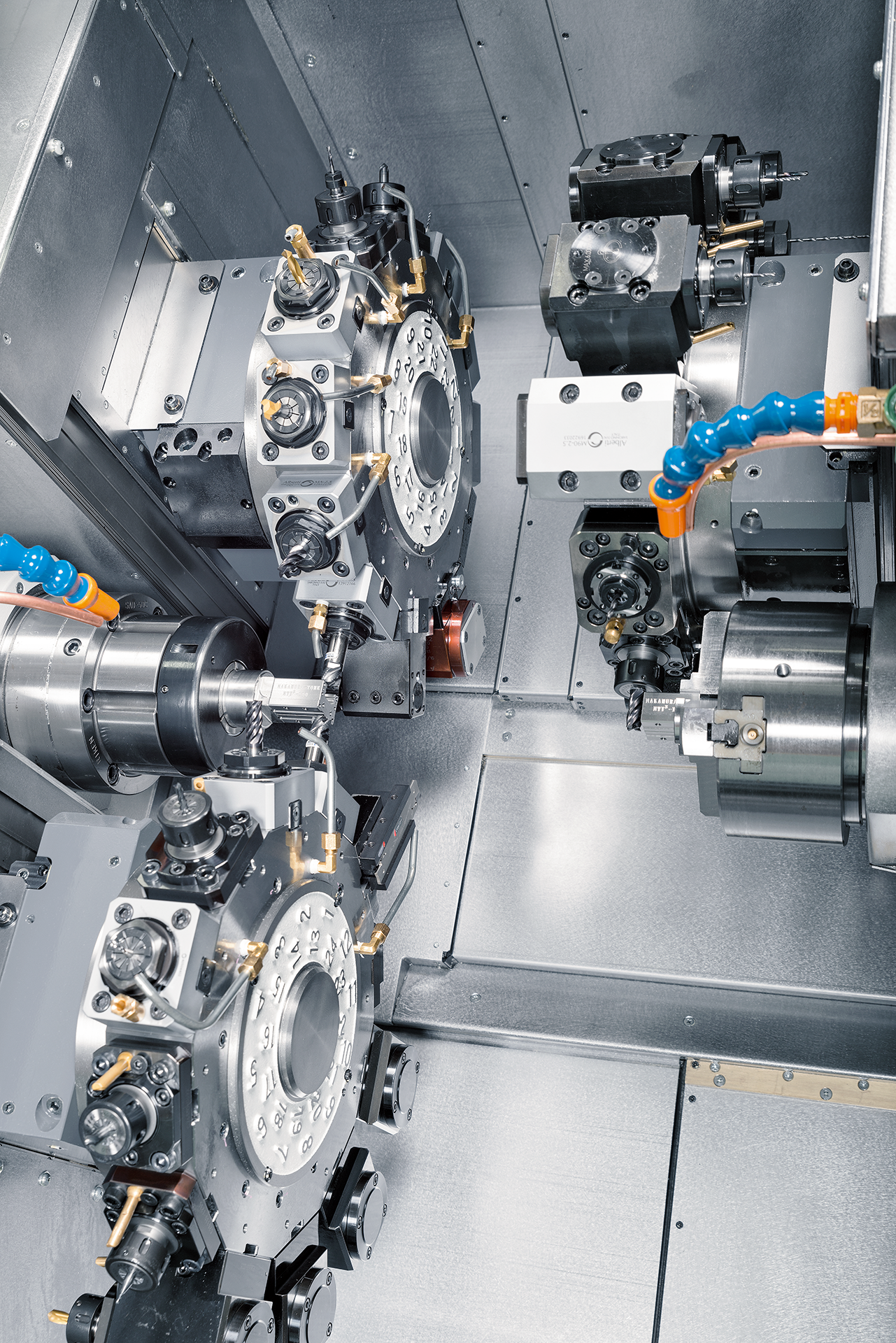

- 3 x Työkalurevolveri puoli-indeksoinnilla (12/24pos)
- 3 x Pyörivät työkalut
- 3 x Y-akseli
- Saatavilla myös 15pos työkalurevolvereilla
- Tehokas lastuamisnestejärjestelmä (70bar valmius)
- Sisäänrakennettu käsivarsityyppinen kappaleenpoimija
- Sisäänrakennettu hihnakuljetin valmiiden kappaleiden purkuun
- Saatavilla GR-203HS Gantry-panostajalla
| Tekniset tiedot | |
|---|---|
| Sorvaushalkaisija | 175mm (op.200mm) |
| Sorvauspituus | 588mm (op.570mm) |
| Karojen väli | 200-820mm |
| Tankokapasiteetti | 42mm (op.51/65mm) |
| Suositeltu istukka | 6" |
| Y-akselit | Y1:±42 / Y2:±42 / Y3:±32,5mm |
| B2-Akseli (oikea kara) | 620mm |
| Karanopeus, vasen kara | 6000k/min (op.5000; 4500k/min) |
| Karamoottori, vasen kara | 11/7,5kW (op.15/11kW) |
| Karanopeus, oikea kara | 6000k/min (op.5000; 4500k/min) |
| Karamoottori, oikea kara | 11/7,5kW (op.15/11kW) |
| Pyörivien työkalujen karanopeus | 6000k/min (op.8000k/min) |
| Pyörivien työkalujen karamoottori | 7,1/2,2kW (op.5,5/2,2kW) |
| Koneen ala | 3428x2257mm |
| Koneen korkeus | 1930mm |
| Koneen paino | 9500kg |
