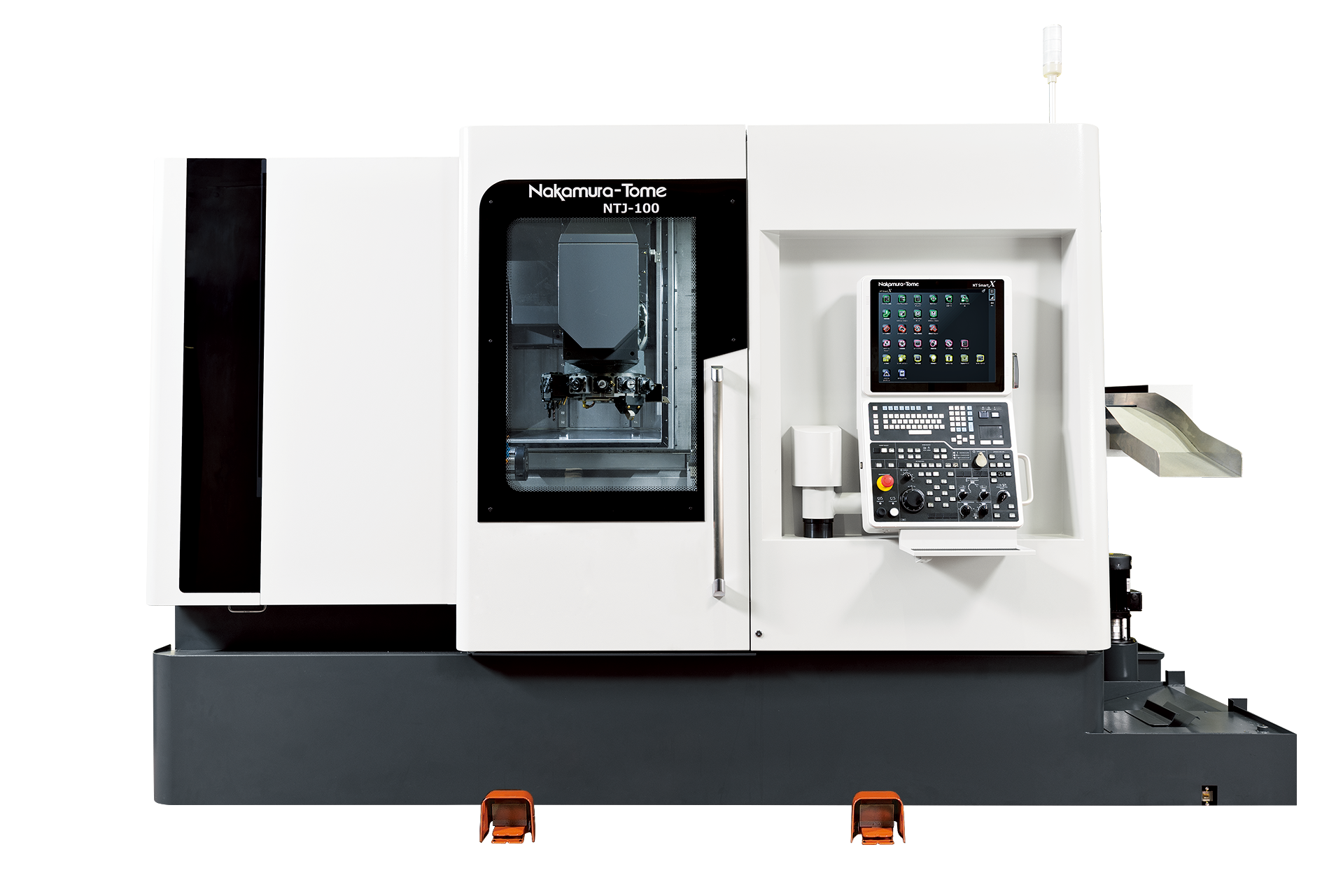

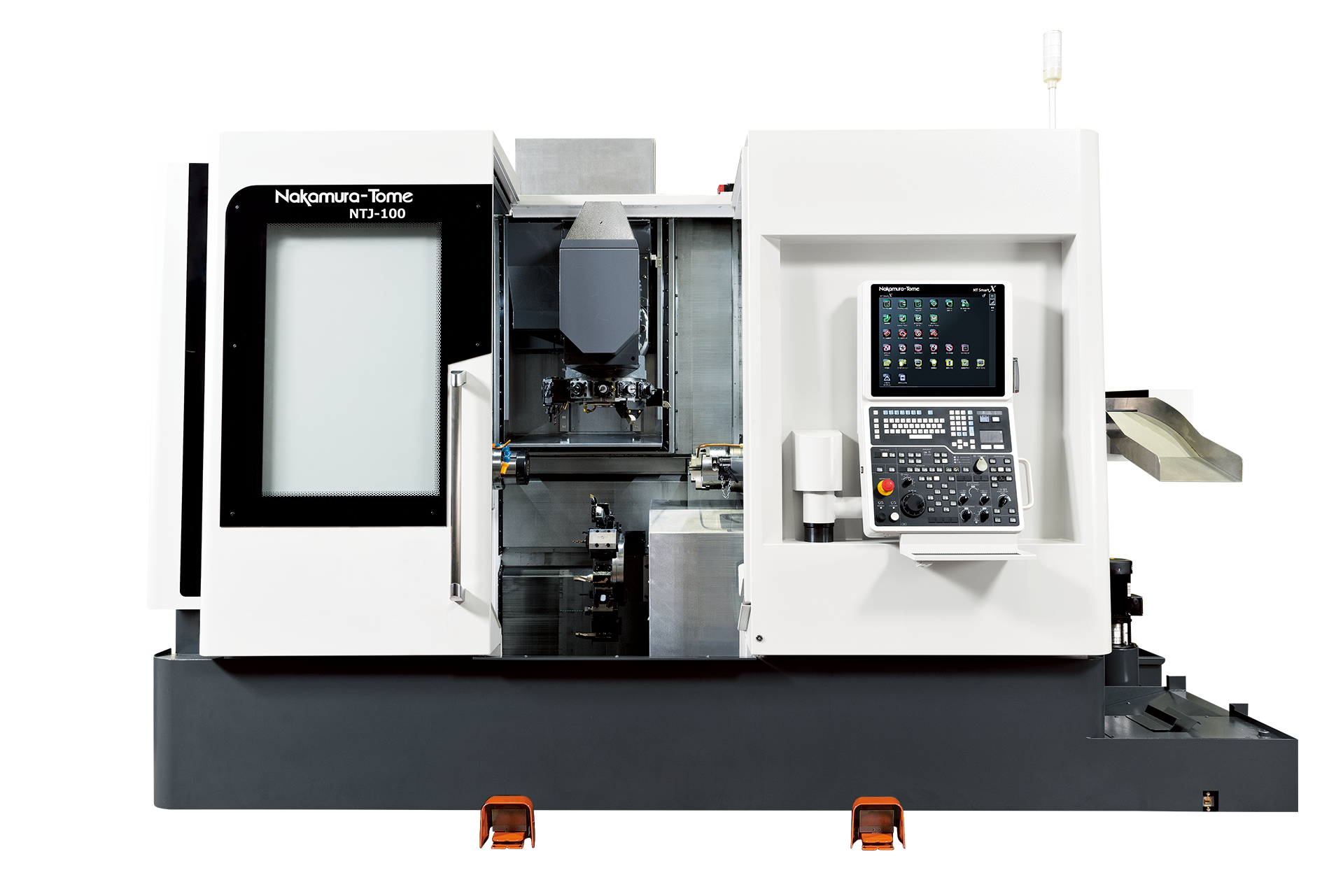

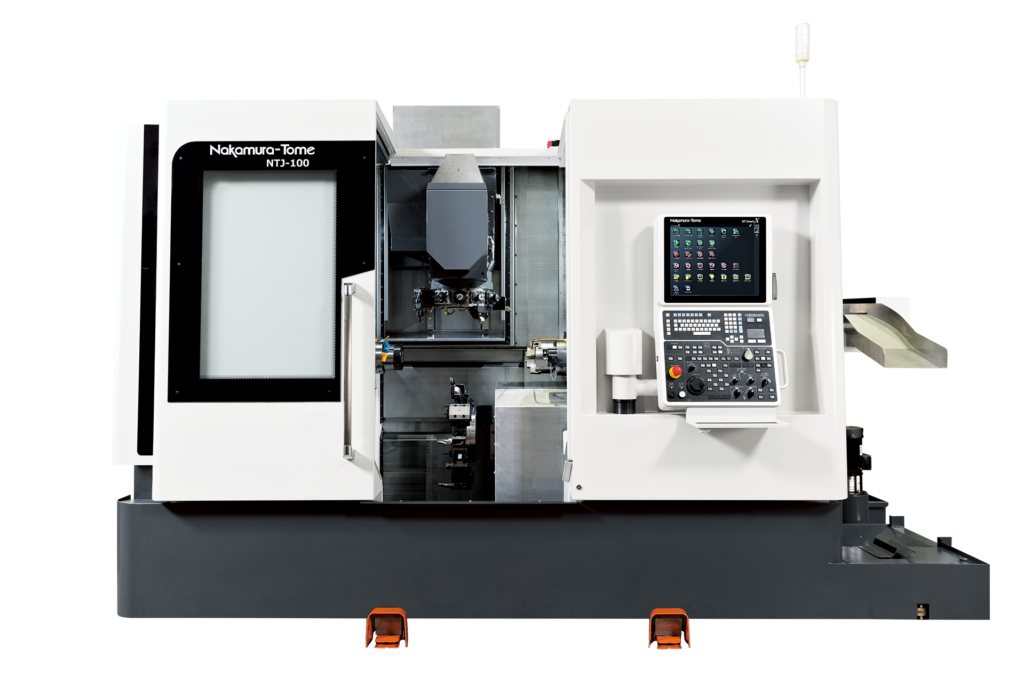

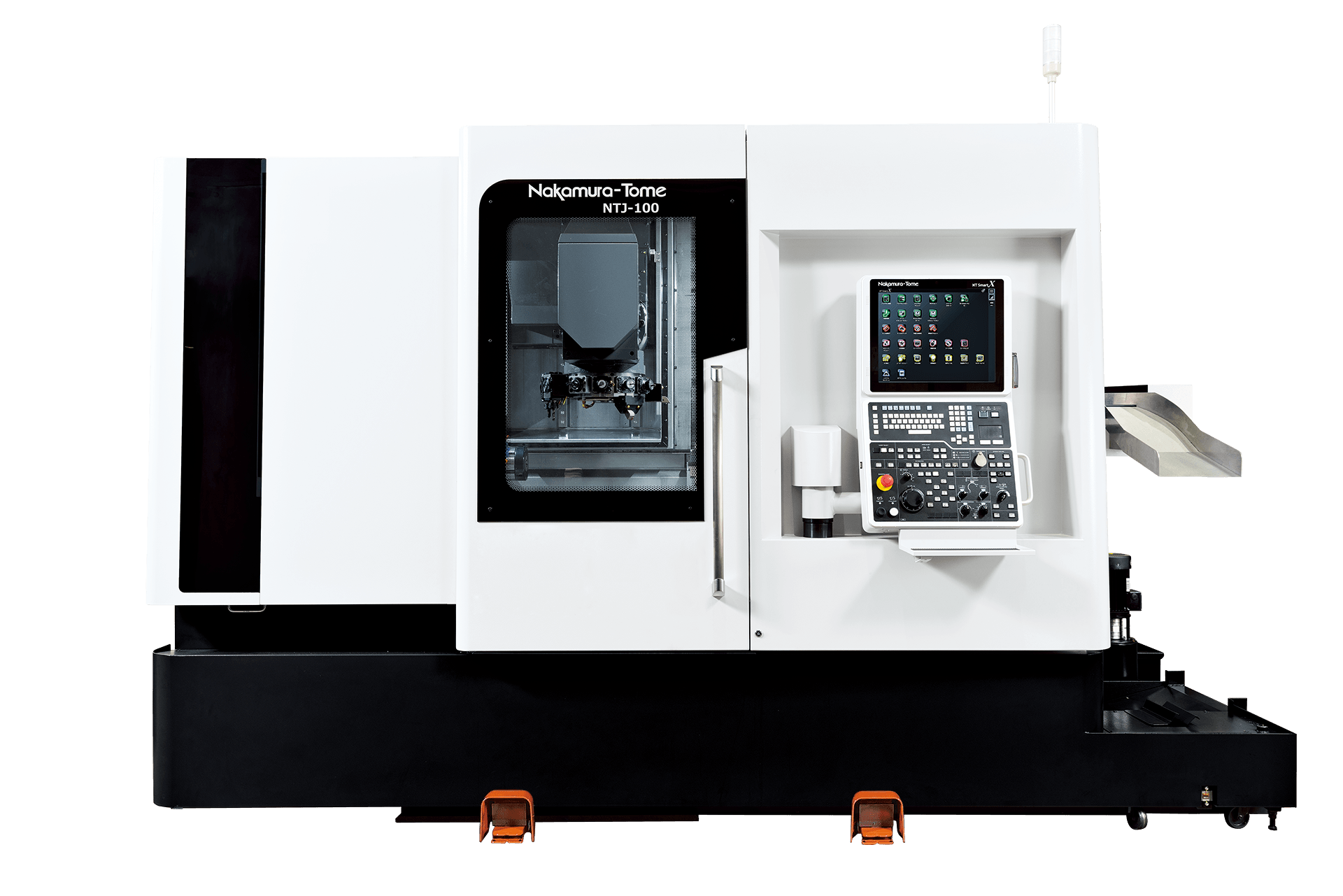

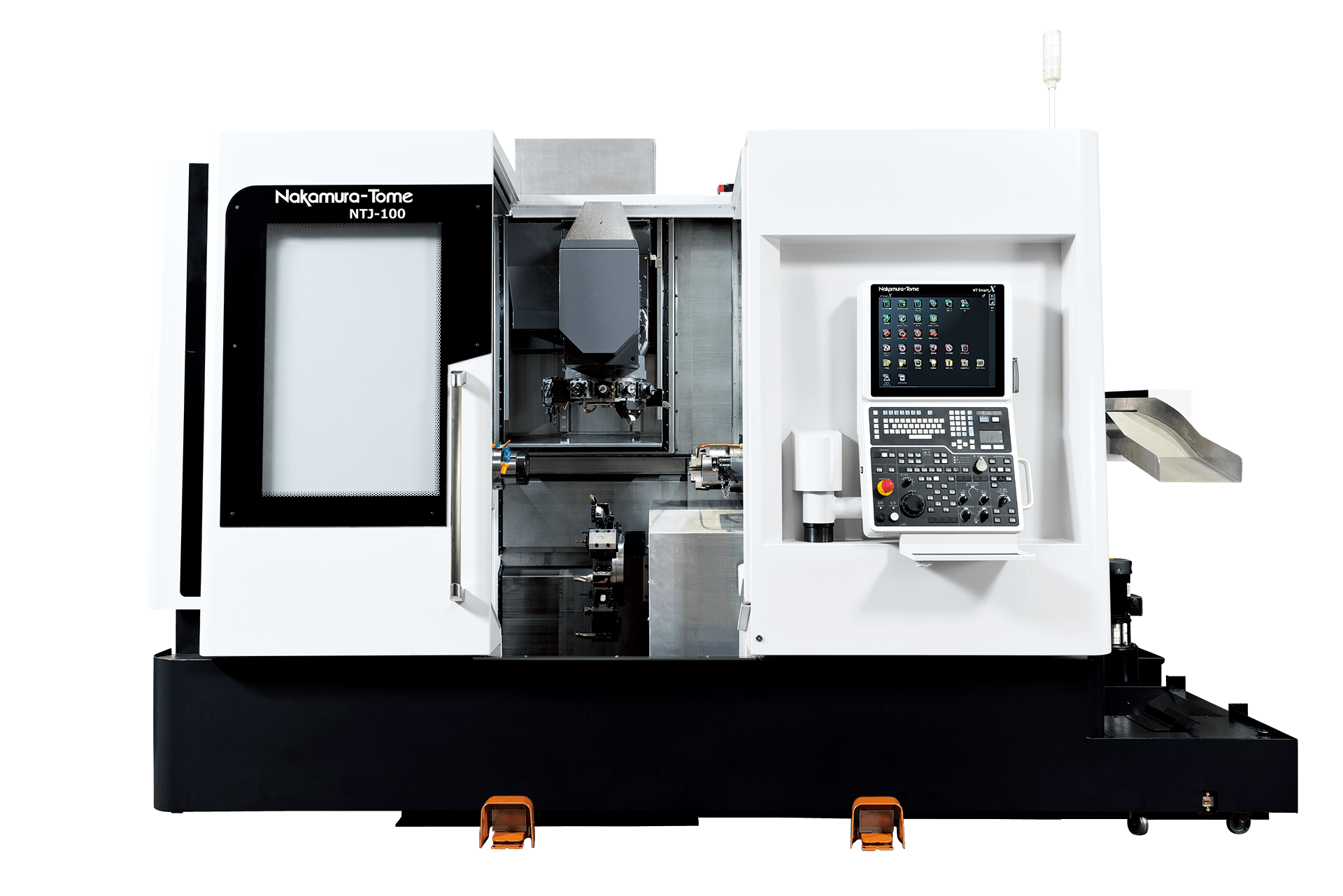

Nakamura-Tome NTJ-100
Tuotekuvaus
- Nakamura-Tome SmartX 19″ (Fanuc 31i-B)
- Kaksi karaa jarrullisilla C-akseleilla
- Yläpuolinen työkalurevolveri B-akselilla, pyörivillä työkaluilla ja Y-akselilla
- Alapuolinen työkalurevolveri pyörivillä työkaluilla ja Y-akselilla
- Puoli-indeksoivat työkalurevolverit (2 x 12/24pos)
- Yläpuolisella revolverilla 6 ylimääräistä 45° työkalupaikkaa
- Tehokas lastuamisnestejärjestelmä (70bar valmius)
- Sisäänrakennettu käsivarsityyppinen kappaleenpoimija
- Sisäänrakennettu hihnakuljetin valmiiden kappaleiden purkuun
| Tekniset tiedot | |
|---|---|
| Sorvaushalkaisija | 175mm |
| Sorvauspituus | 678mm |
| Karojen väli | 200-910mm |
| Tankokapasiteetti | 51mm (op.65mm) |
| Suositeltu istukka | 6" |
| Y-akselit | Y1:±40mm / Y2:±32,5mm |
| B1-Akseli (ylärevolverin kääntö) | 182° (±91°) |
| B2-Akseli (oikea kara) | 680mm |
| Karanopeus, vasen kara | 5000k/min (op.4500k/min) |
| Karamoottori, vasen kara | 11/7,5kW |
| Karanopeus, oikea kara | 5000k/min (op.4500k/min) |
| Karamoottori, oikea kara | 11/7,5kW |
| Pyörivien työkalujen karanopeus | 6000k/min |
| Pyörivien työkalujen karamoottori | 7,1/2,2kW |
| Koneen ala | 3799x2110mm |
| Koneen korkeus | 2565mm |
| Koneen paino | 10.000kg |
