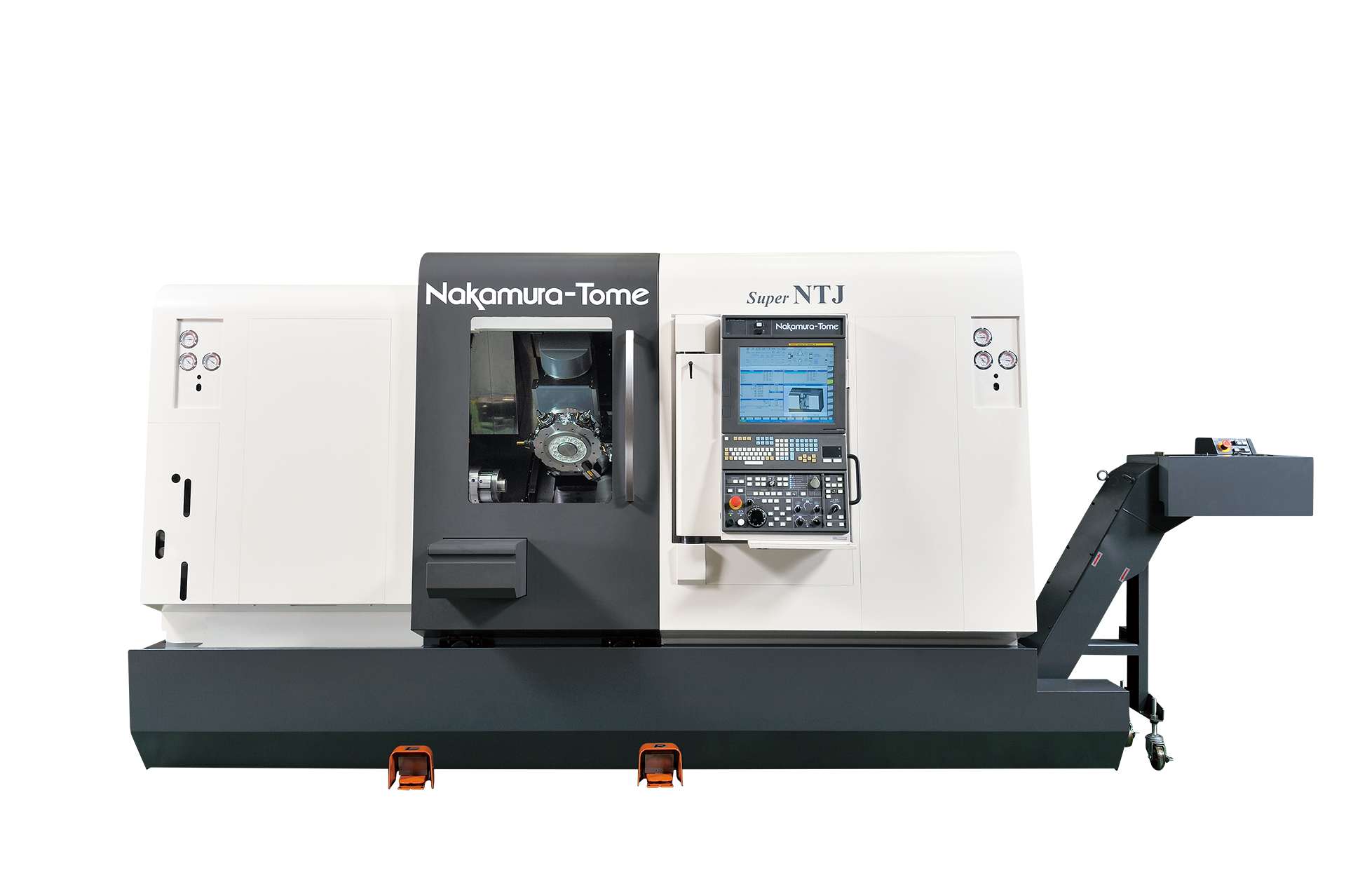

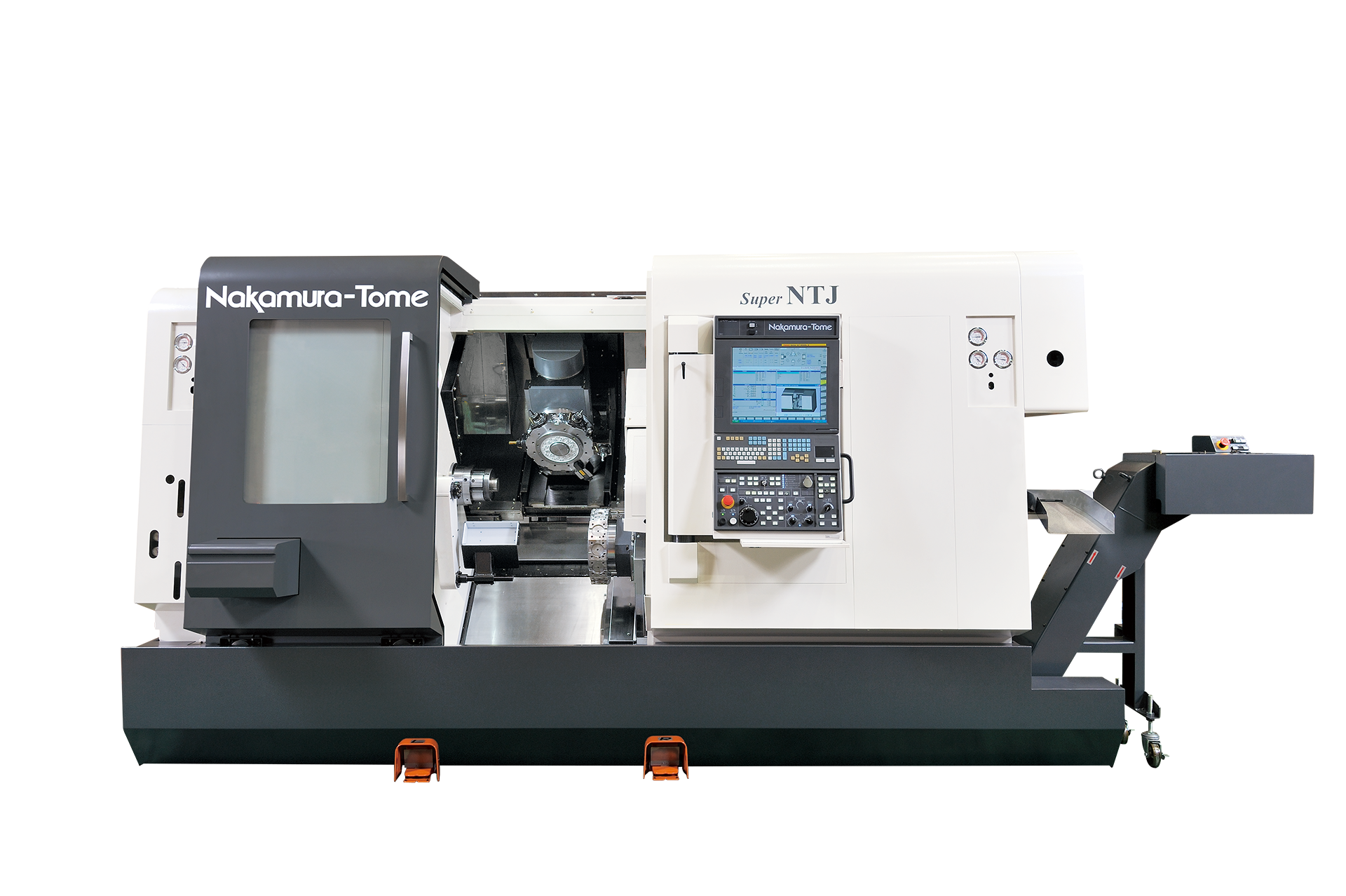

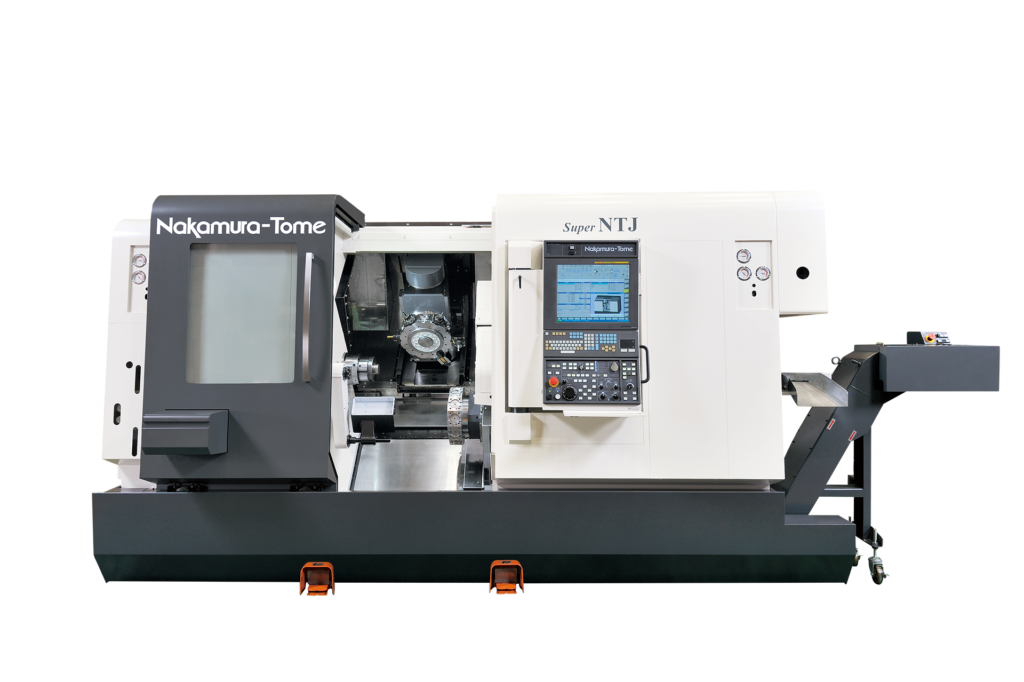

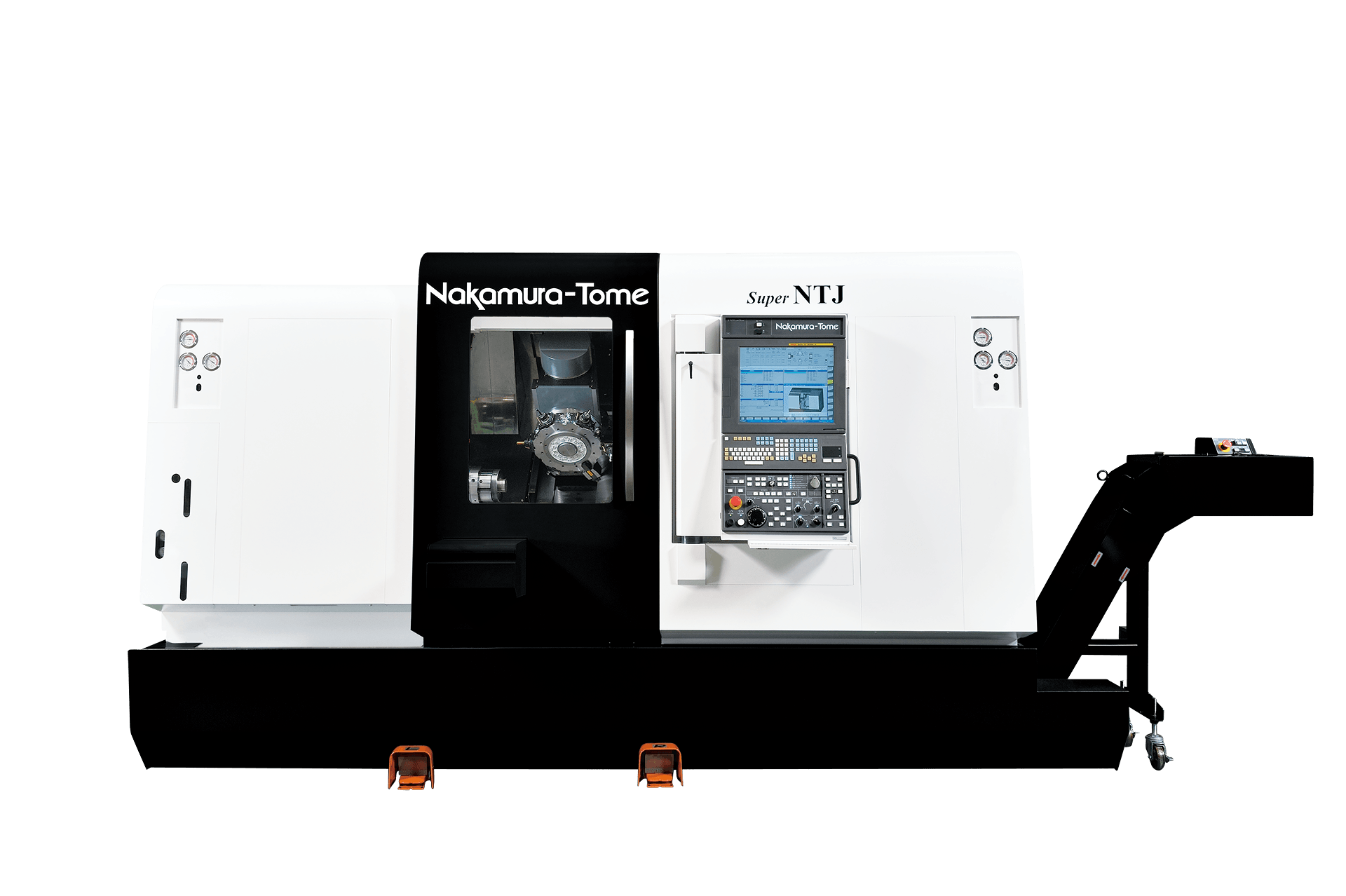

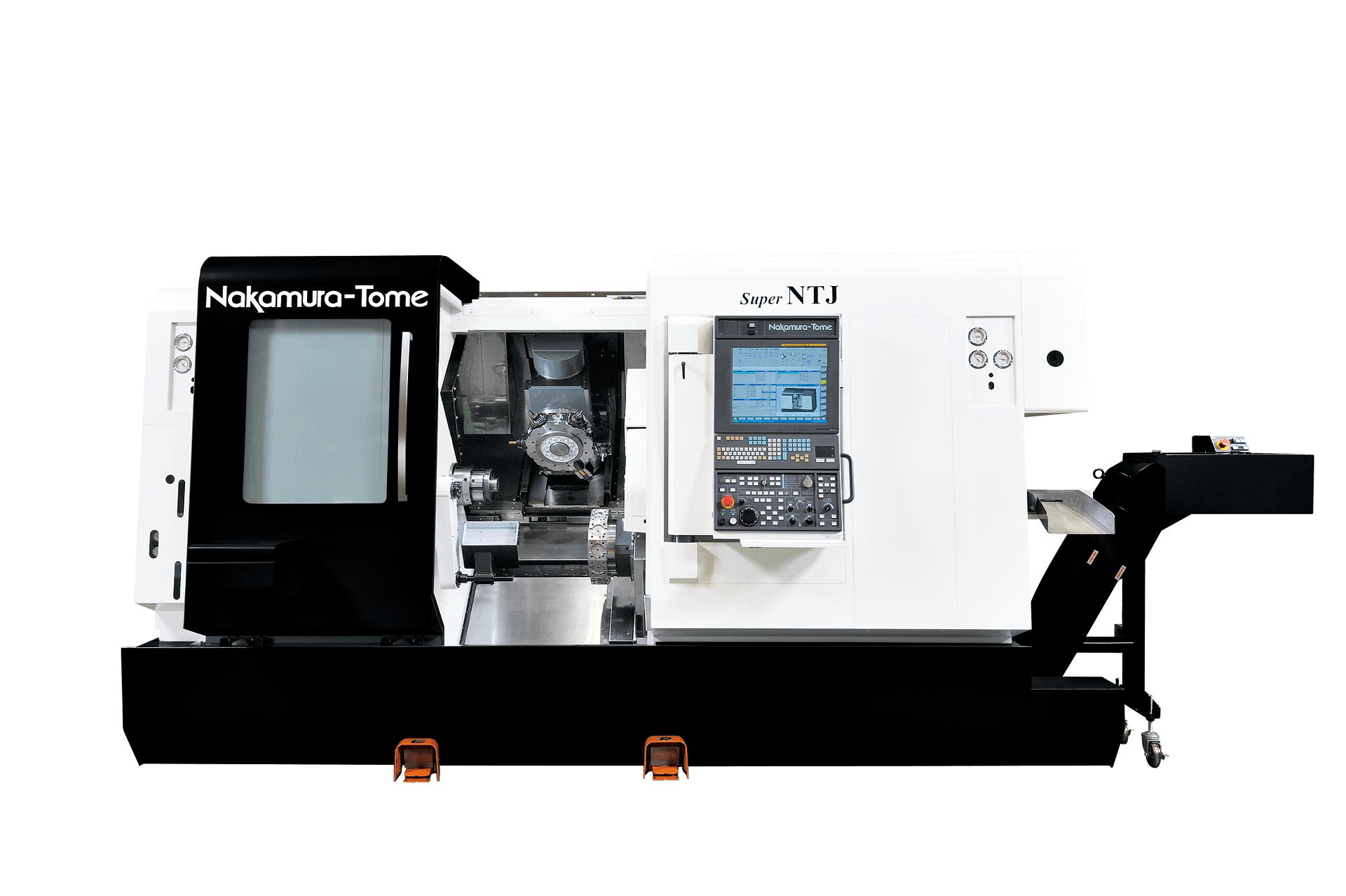

Nakamura-Tome Super NTJ
Tuotekuvaus
- Nakamura-Tome SmartX 19″ (Fanuc 31i-B)
- Kaksi karaa jarrullisilla C-akseleilla
- Yläpuolinen työkalurevolveri B-akselilla, pyörivillä työkaluilla ja Y-akselilla
- Alapuolinen työkalurevolveri pyörivillä työkaluilla
- Puoli-indeksoivat työkalurevolverit (2 x 12/24pos)
- Tehokas lastuamisnestejärjestelmä (70bar valmius)
- Sisäänrakennettu käsivarsityyppinen kappaleenpoimija
- Sisäänrakennettu hihnakuljetin valmiiden kappaleiden purkuun
| Tekniset tiedot | |
|---|---|
| Sorvaushalkaisija | 190mm |
| Sorvauspituus | 620mm |
| Karojen väli | 210-970mm |
| Tankokapasiteetti | 65mm (op.51/34mm) |
| Suositeltu istukka | 6" |
| Y-akselit | Y1:±45mm / Y2:- |
| B1-Akseli (ylärevolverin kääntö) | 182° (±91°) |
| B2-Akseli (oikea kara) | 760mm |
| Karanopeus, vasen kara | 4500k/min (op.5000; 8000k/min) |
| Karamoottori, vasen kara | 15/11kW |
| Karanopeus, oikea kara | 5000k/min |
| Karamoottori, oikea kara | 11/7,5kW |
| Pyörivien työkalujen karanopeus | 6000k/min |
| Pyörivien työkalujen karamoottori | 5,5/3,7kW |
| Koneen ala | 3660x2320mm |
| Koneen korkeus | 2170mm |
| Koneen paino | 12.500kg |
