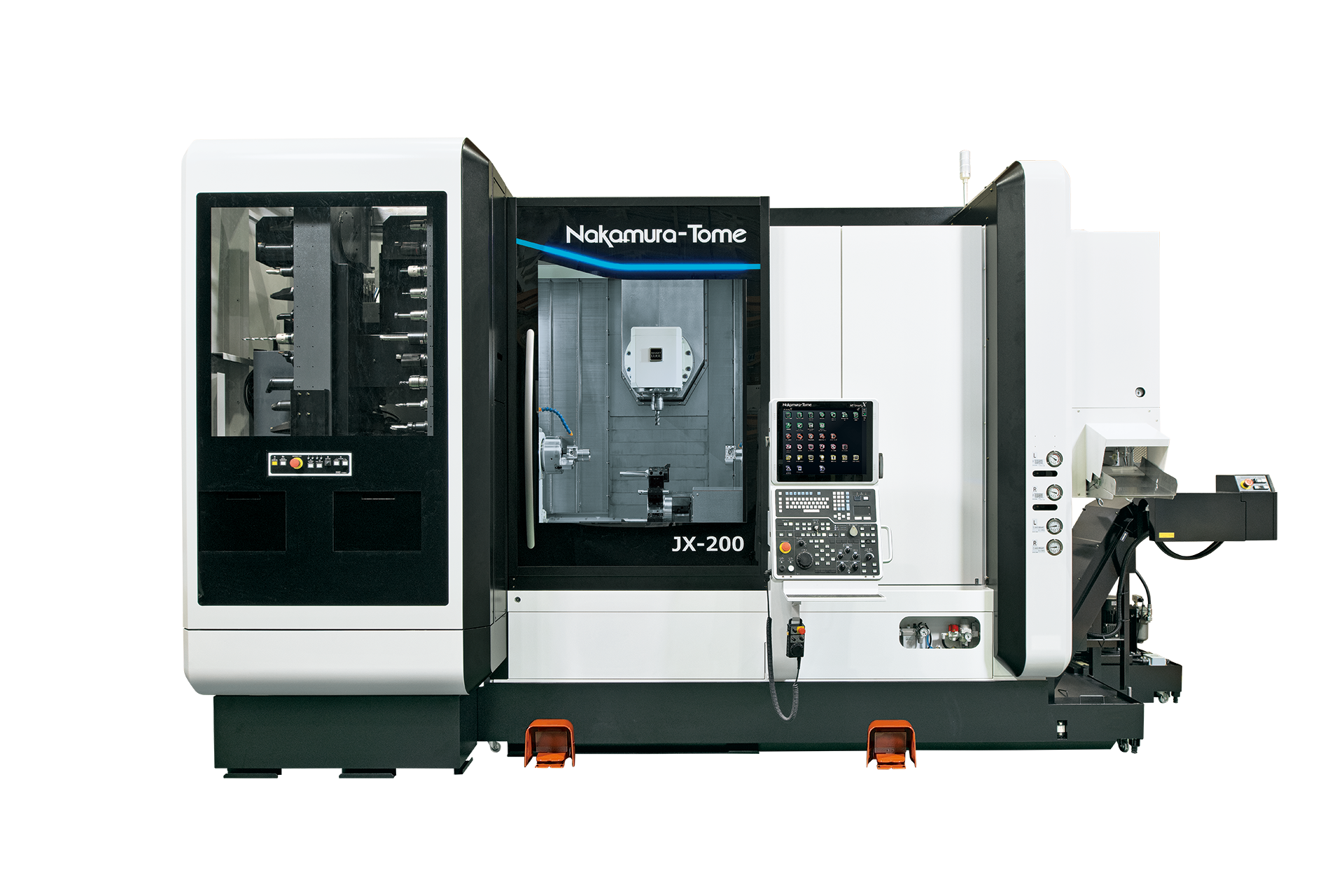

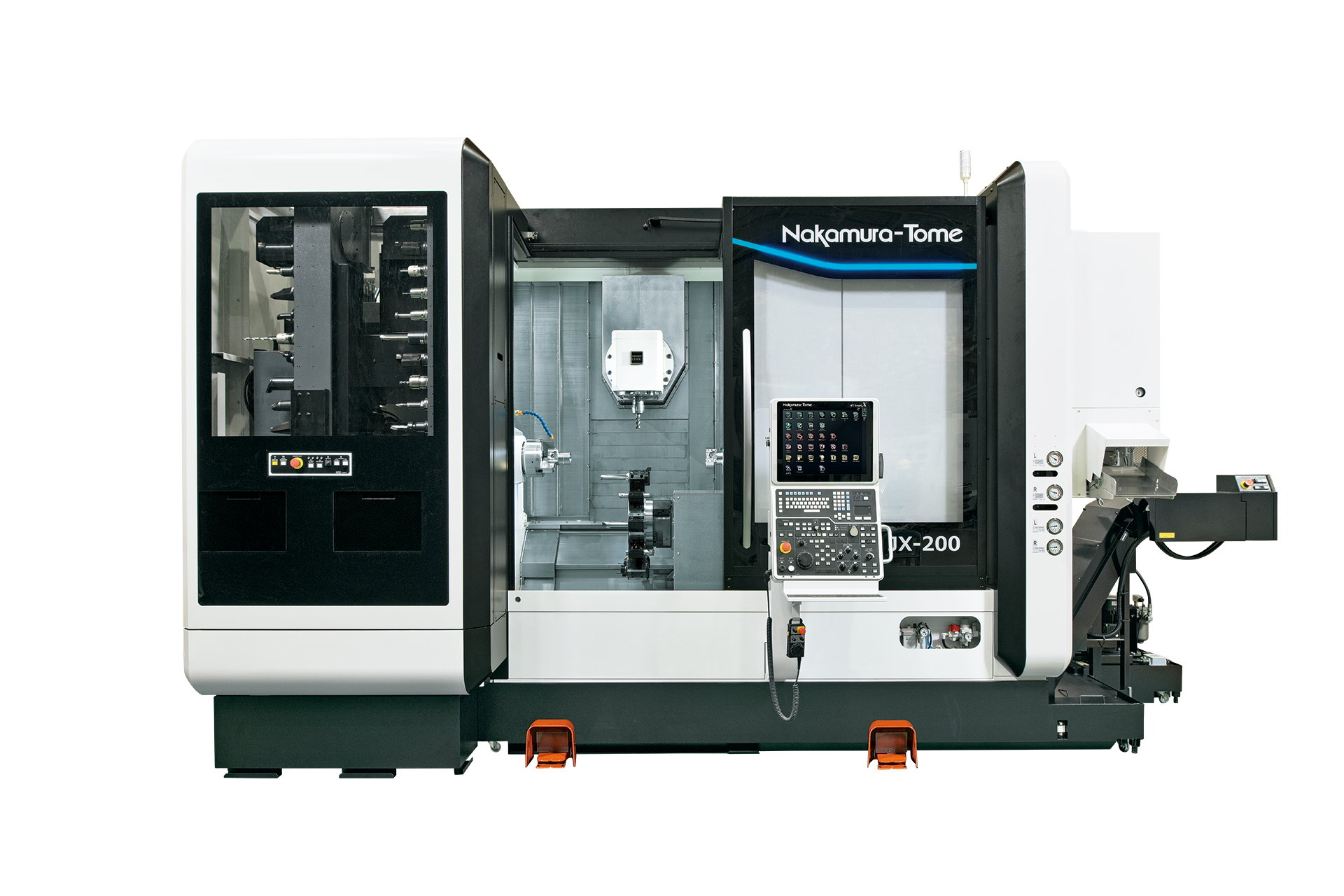

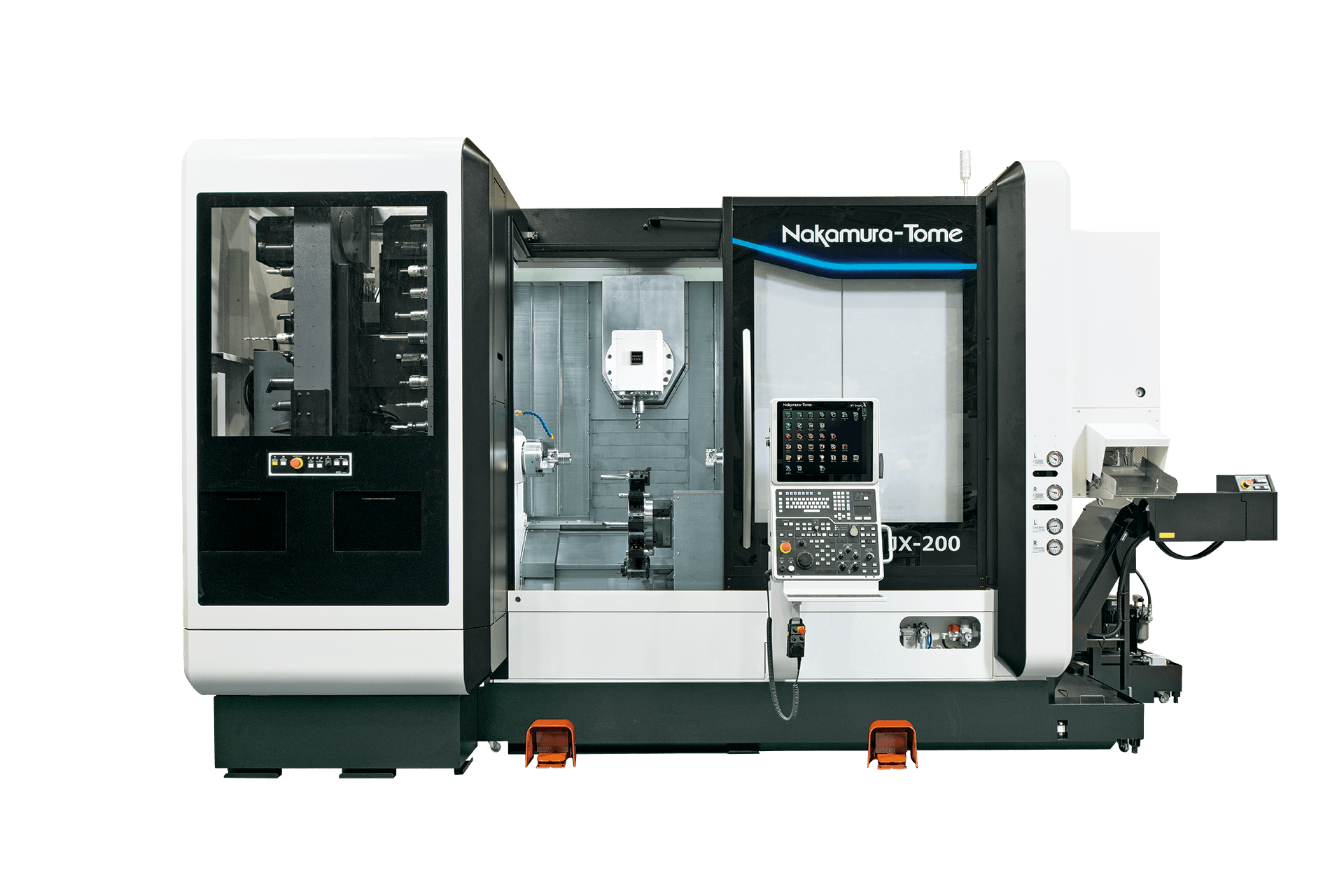

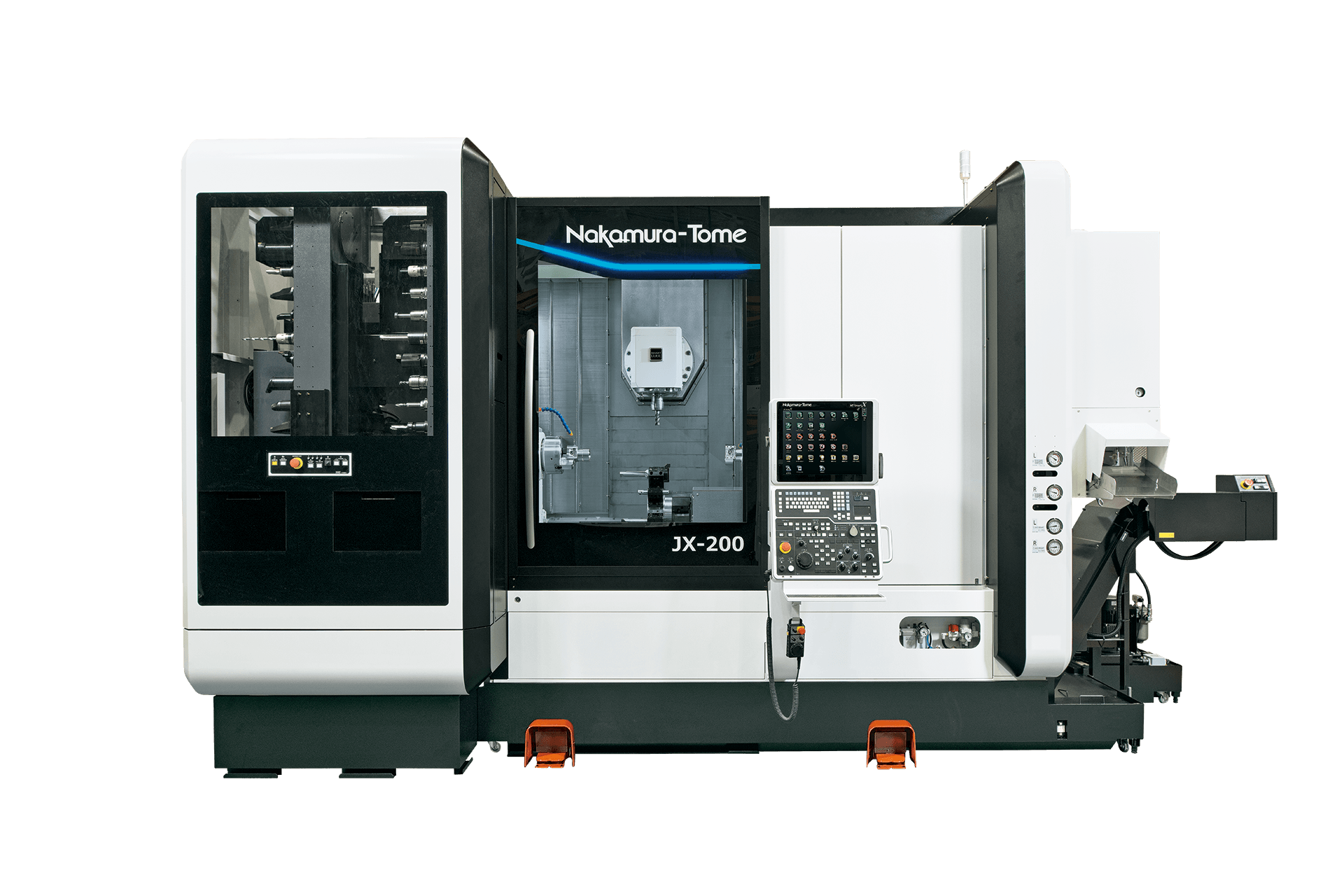

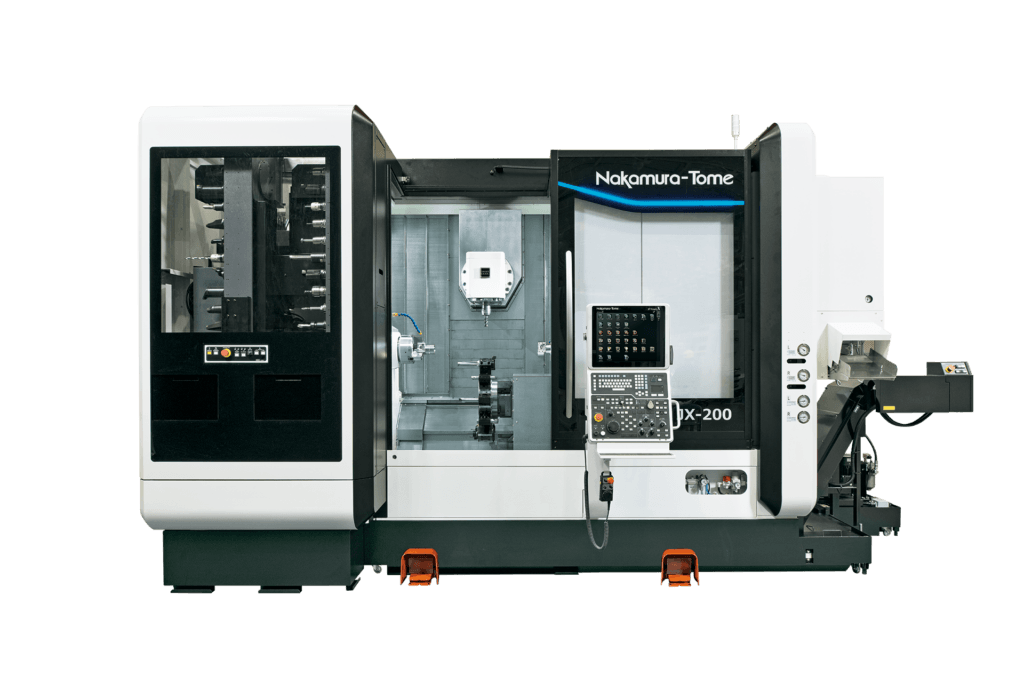

Nakamura-Tome JX-200
Tuotekuvaus
- Nakamura-Tome SmartX 19″ (Fanuc 31i-B5)
- Kaksi karaa jarrullisilla C-akseleilla

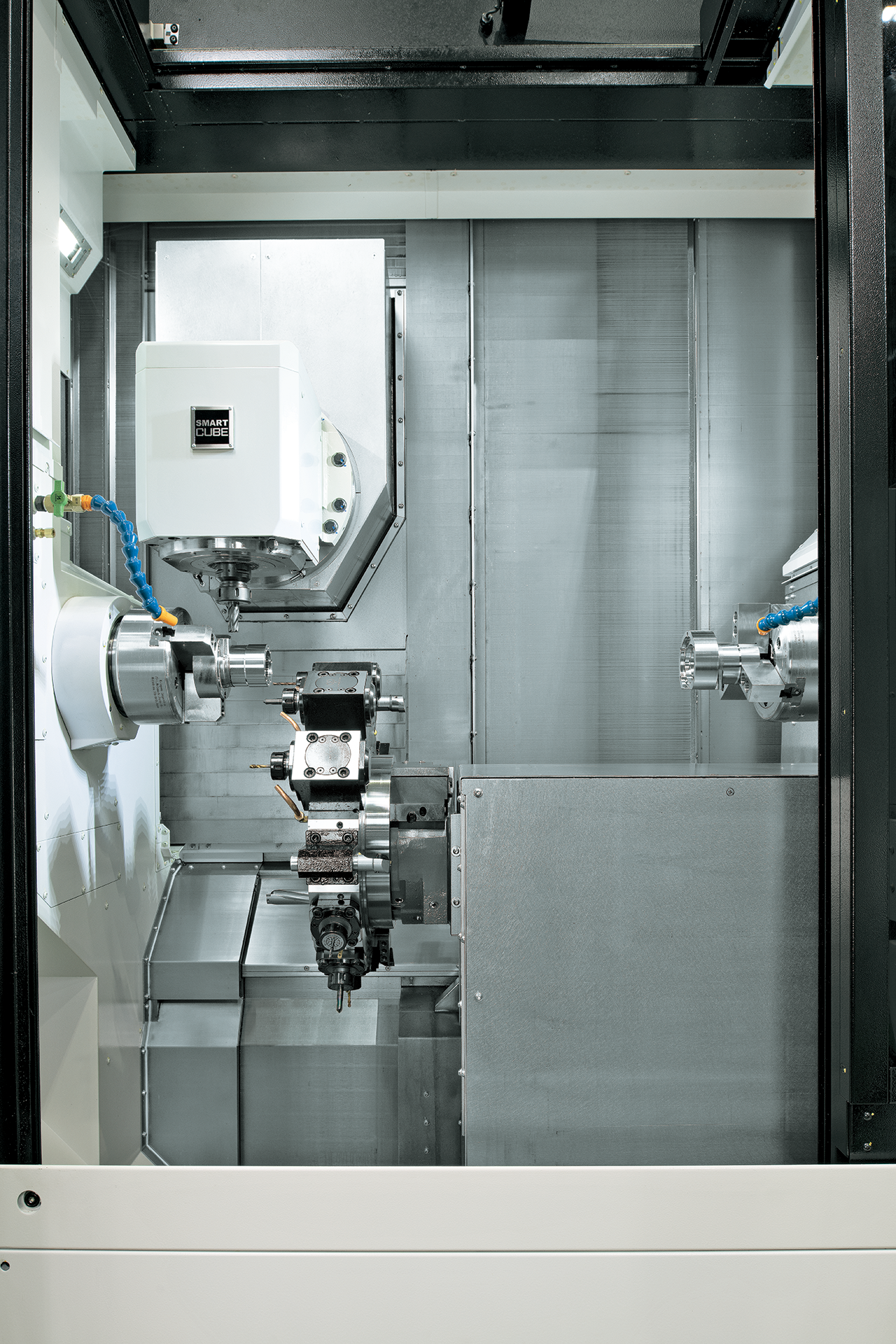

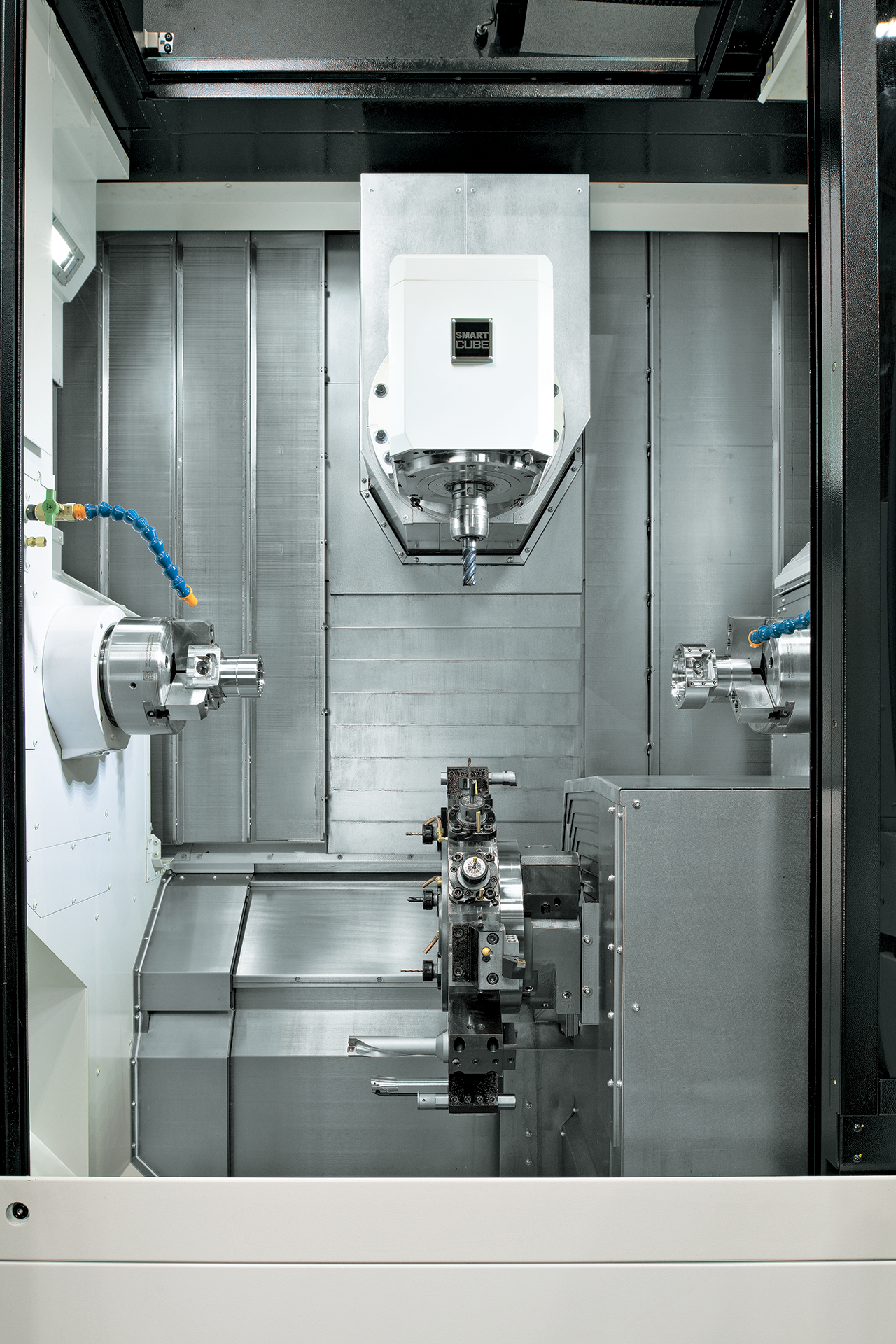

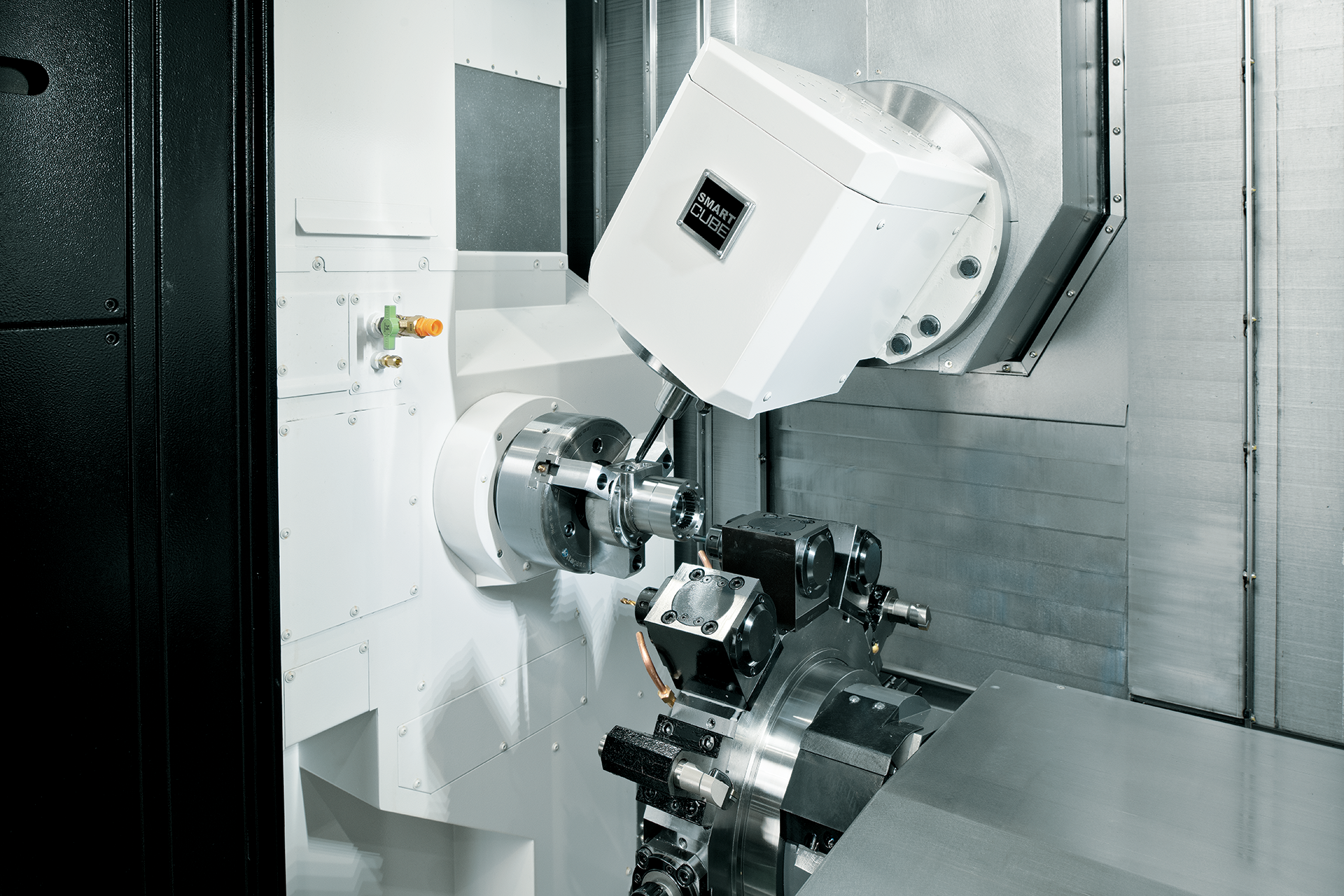

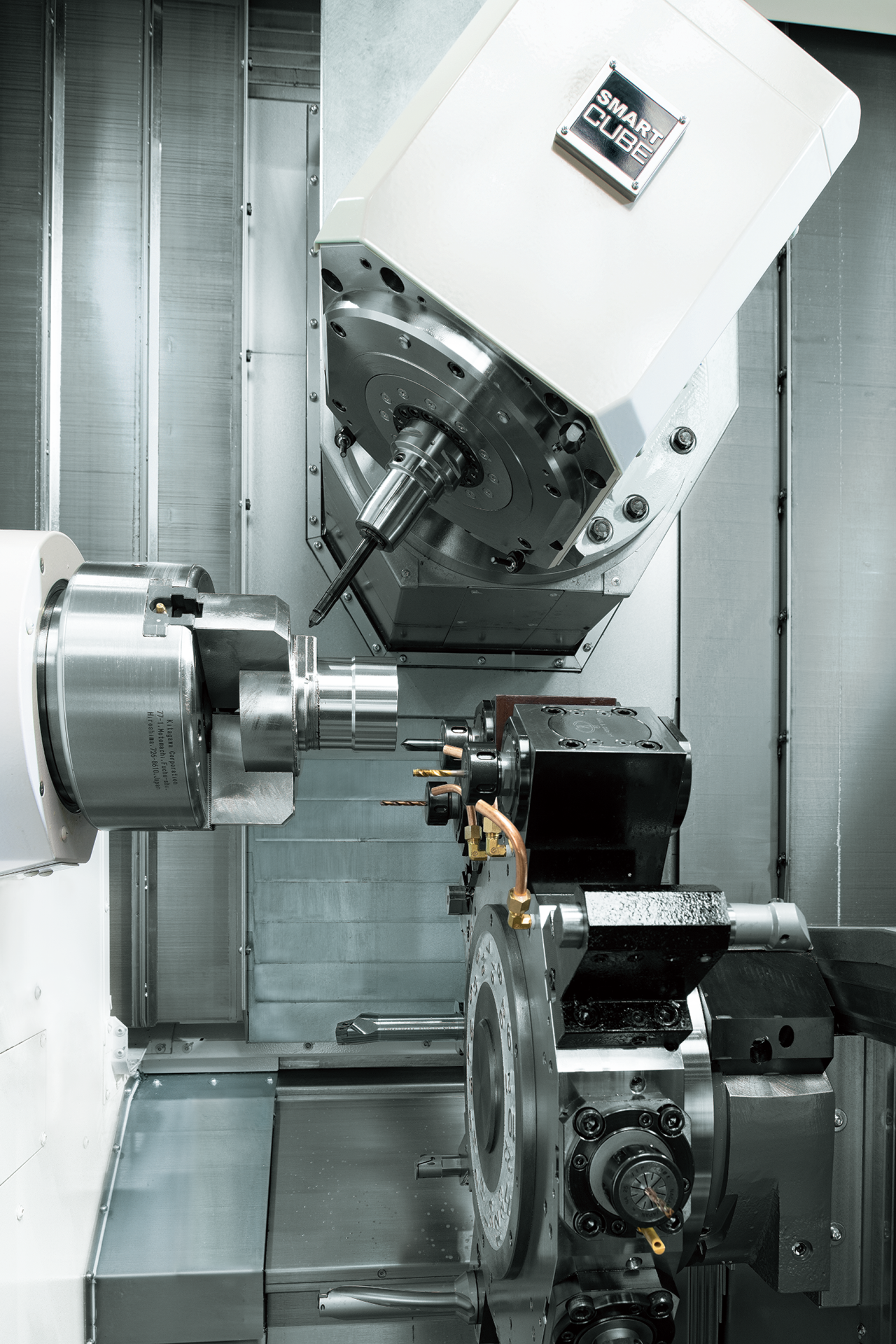

- Yläpuolinen jyrsinkara ”Smart Cube”
- Työkalumakasiini

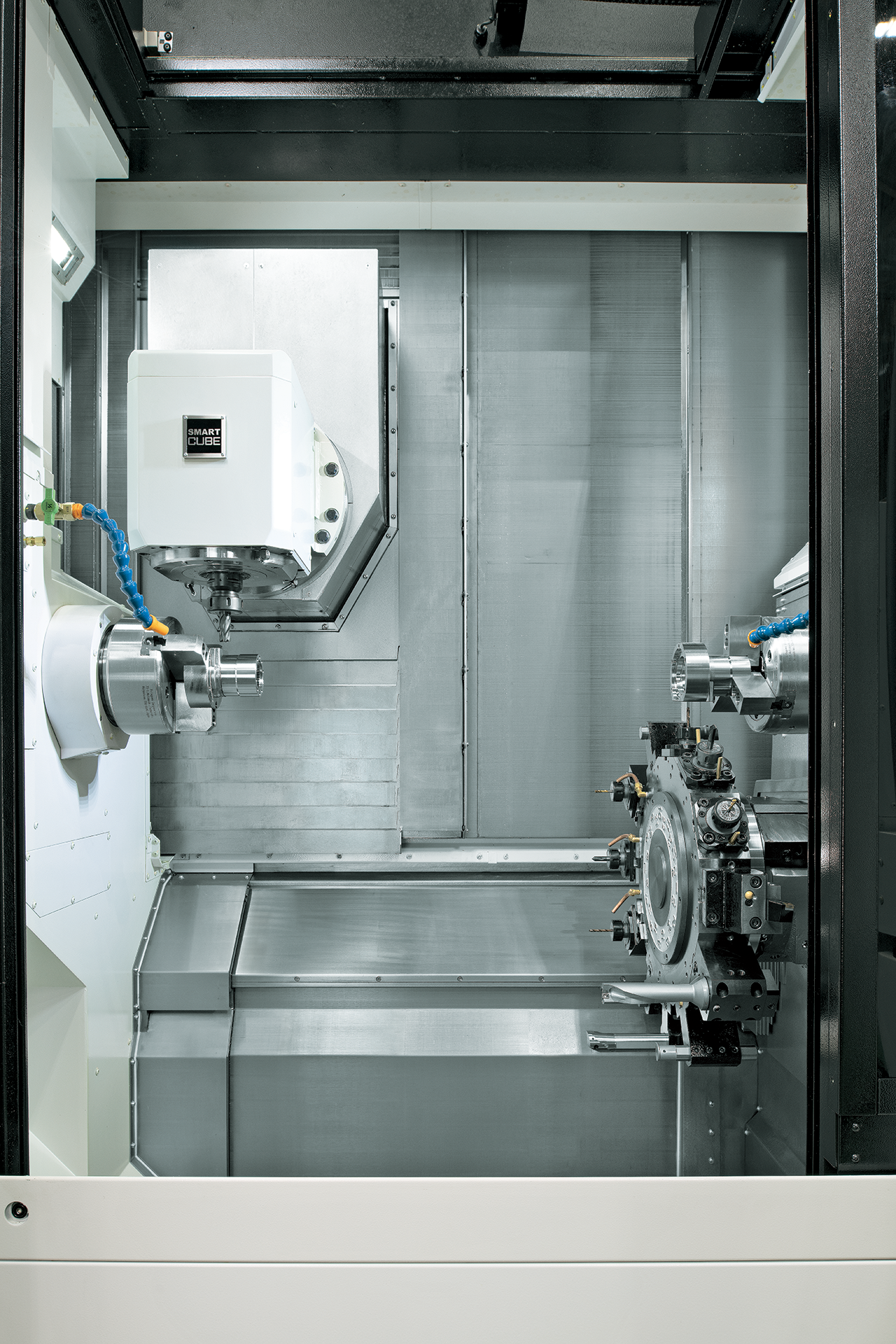

- Alapuolinen työkalurevolveri pyörivillä työkaluilla ja Y-akselilla
- Työkalurevolverin puoli-indeksointi (12/24pos)
- Tehokas lastuamisnestejärjestelmä (70bar valmius)
- Sisäänrakennettu käsivarsityyppinen kappaleenpoimija
- Sisäänrakennettu hihnakuljetin valmiiden kappaleiden purkuun
| Tekniset tiedot | |
|---|---|
| Sorvaushalkaisija | 325mm / 255mm revolverilla |
| Sorvauspituus | 1058mm |
| Karojen väli | 240-1250mm |
| Tankokapasiteetti | 51mm (op.65/80mm) |
| Suositeltu istukka | 6-8" |
| Jyrsinkaran Y-akseli | ±105mm |
| Revolverin Y-akseli | ±35mm |
| B2-Akseli (oikea kara) | 1010mm |
| Karanopeus, vasen kara | 4500k/min (op.3500k/min) |
| Karamoottori, vasen kara | 15/11kW (op.18,5/11kW) |
| Karanopeus, oikea kara | 6000k/min (op.4500k/min) |
| Karamoottori, oikea kara | 11/7,5kW (op.15/11kW) |
| Jyrsinkaran karanopeus | 12.000k/min (op.18.000k/min) |
| Jyrsinkaran karamoottori | 15/11kW |
| Jyrsinkaran B-akseli | 190° / ±95° |
| Jyrsinkaran kartio | Capto C6 (opt.HSK-T63) |
| Työkalumakasiinin kapasiteetti | 80kpl (op.40/120kpl) |
| Pyörivien työkalujen karanopeus | 6000k/min (op.8000k/min) |
| Pyörivien työkalujen karamoottori | 5,5/3,7kW |
| Koneen ala | 5250x2987,2mm |
| Koneen korkeus | 2925mm |
| Koneen paino | 23.000kg |
