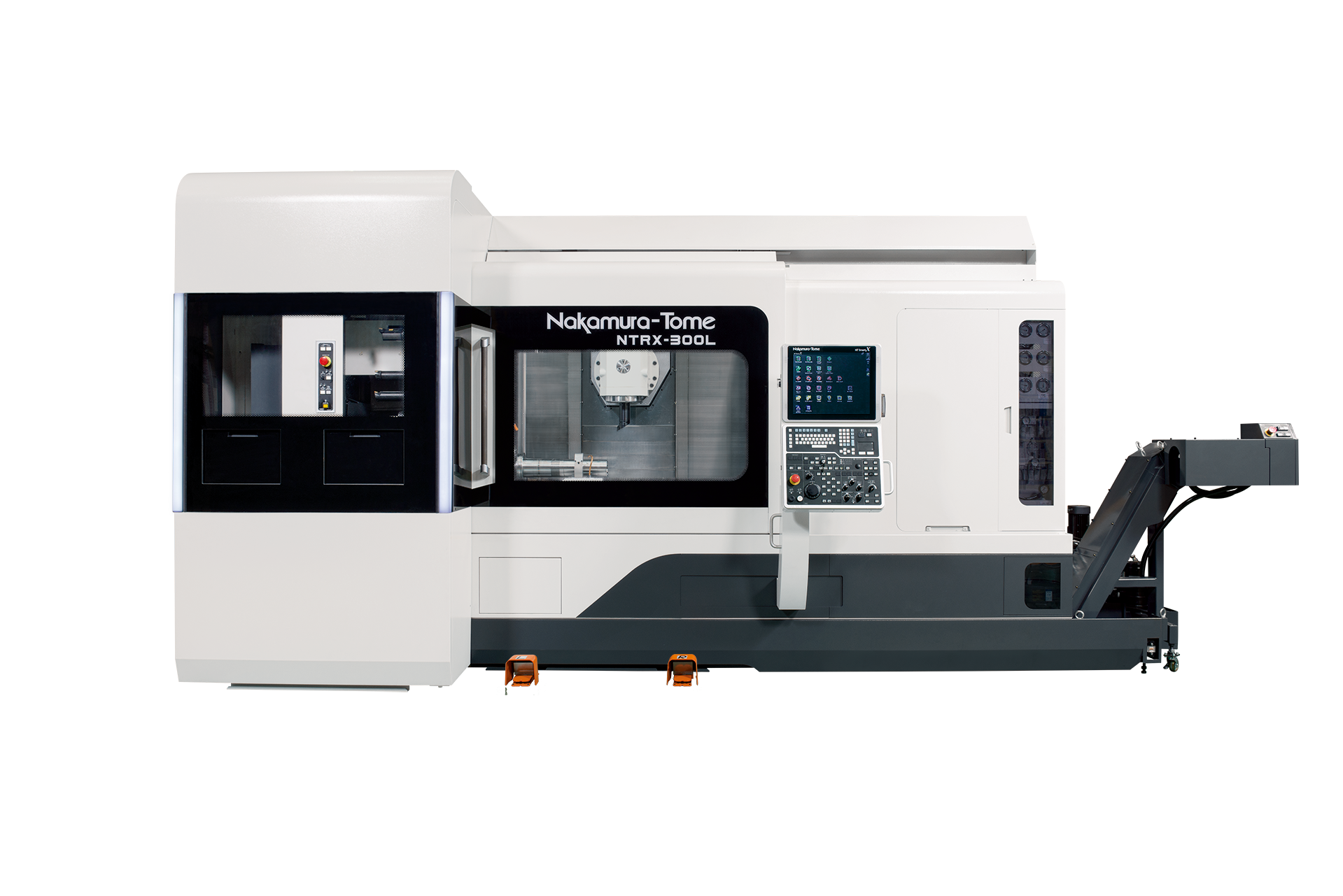

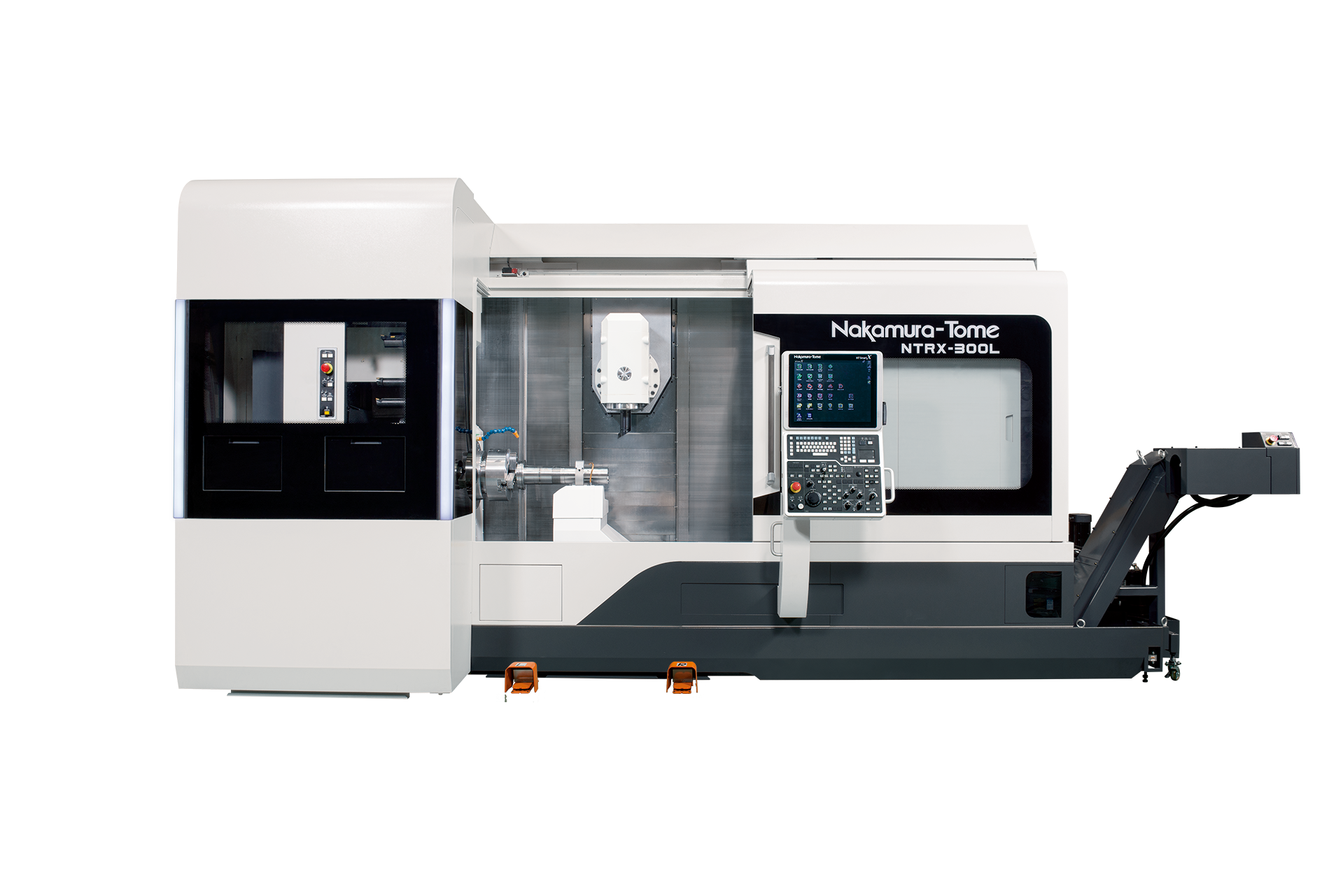

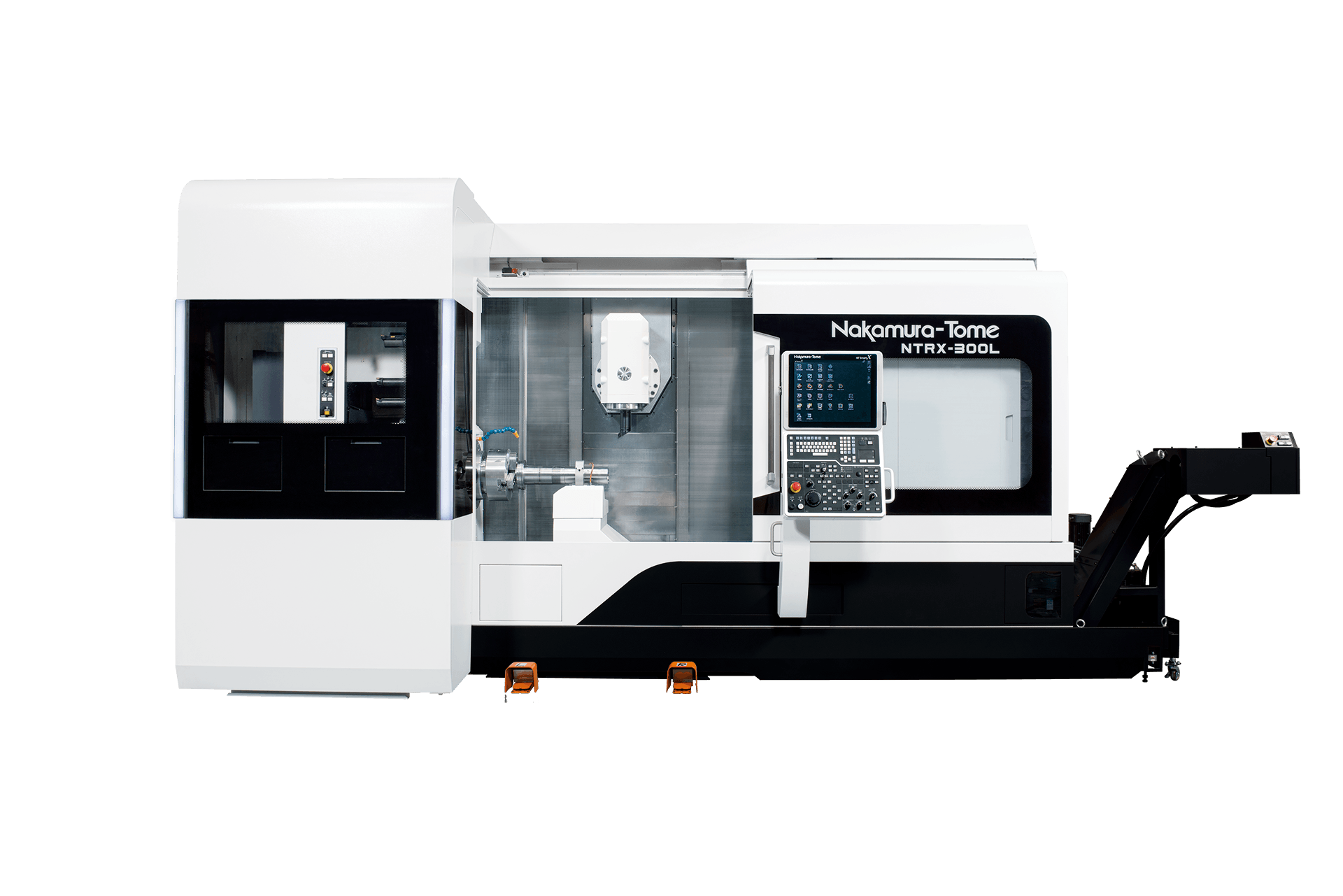

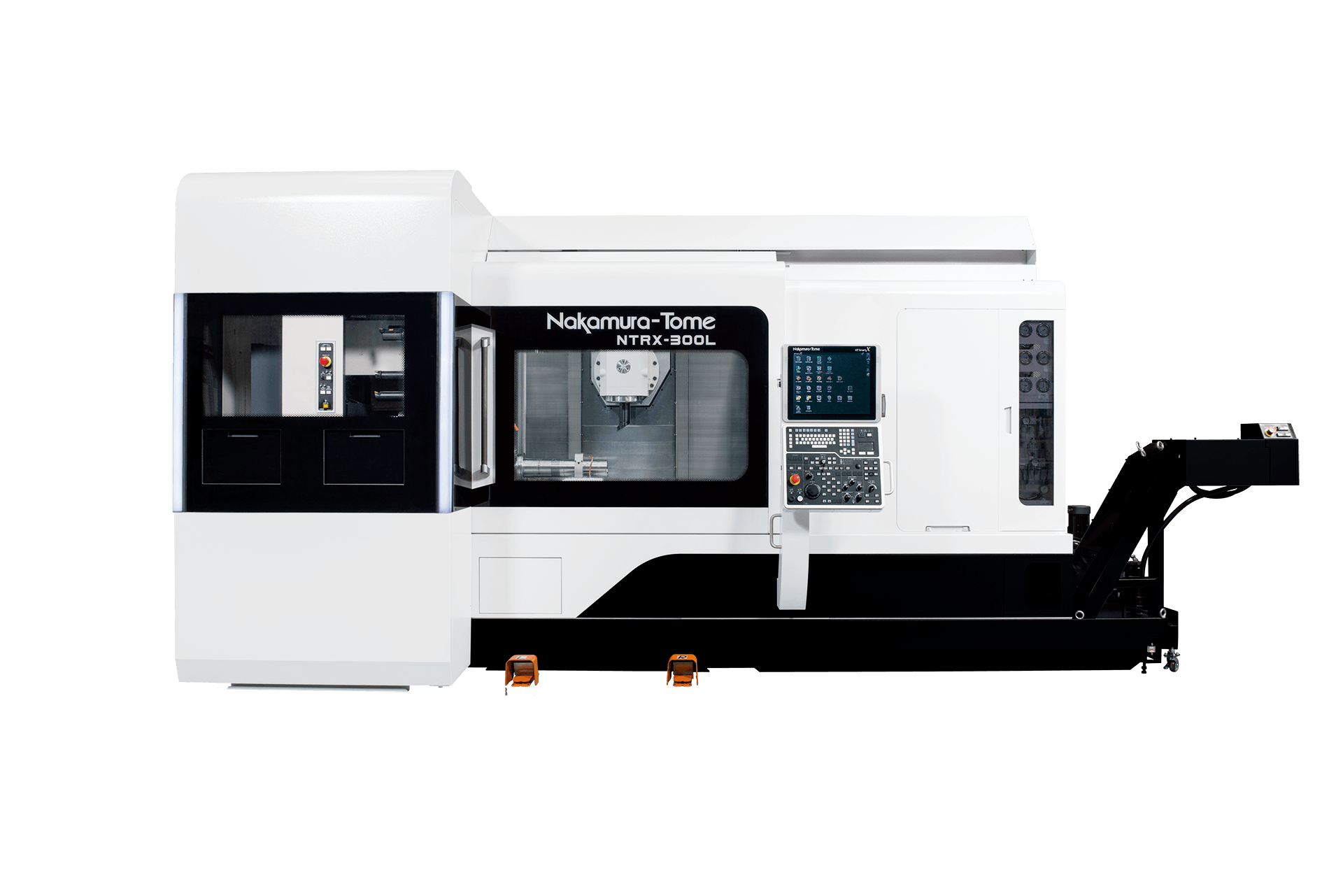

Nakamura-Tome NTRX-300L
Tuotekuvaus
- Nakamura-Tome SmartX 19″ (Fanuc 31i-B5)

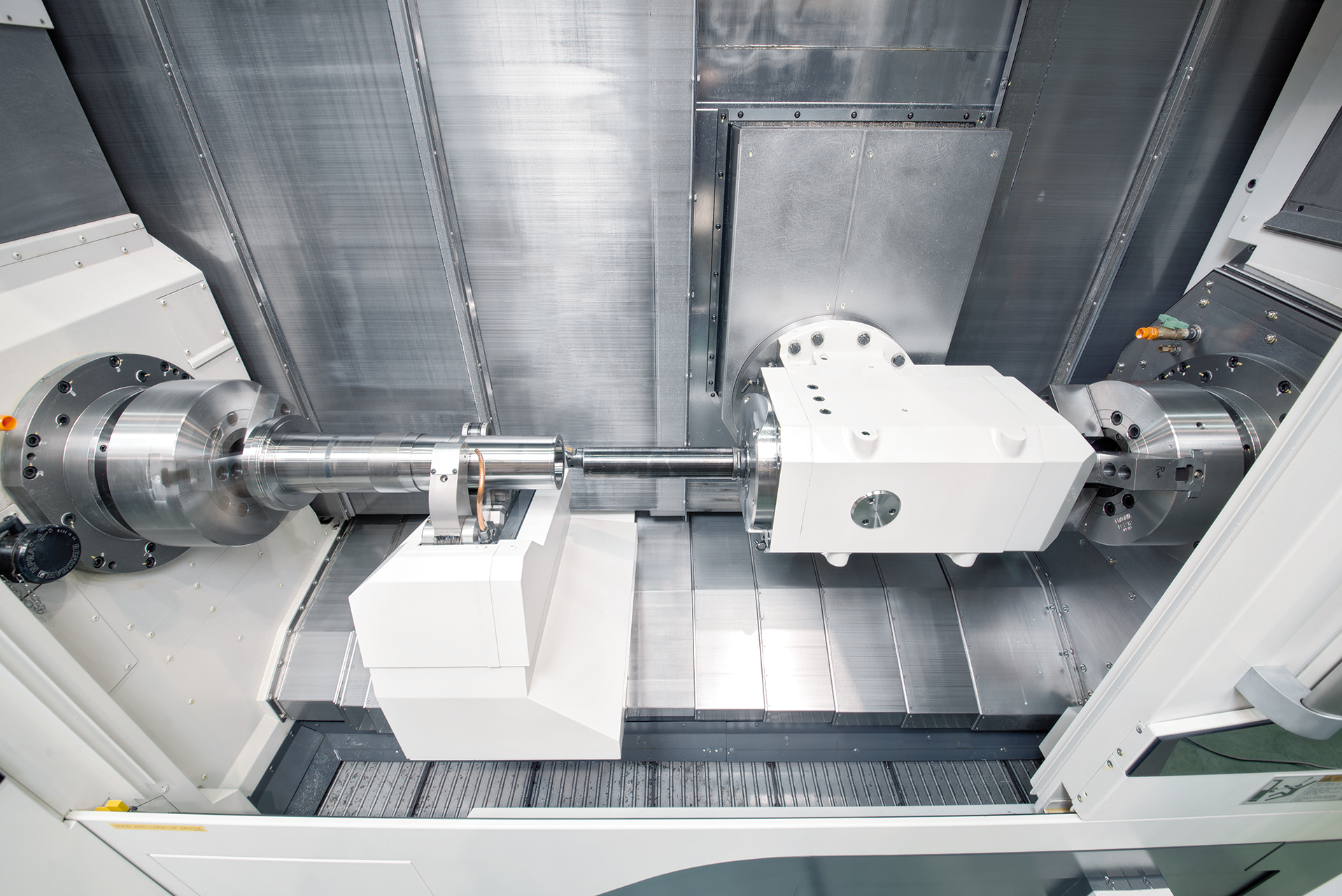

- Kaksi karaa jarrullisilla C-akseleilla

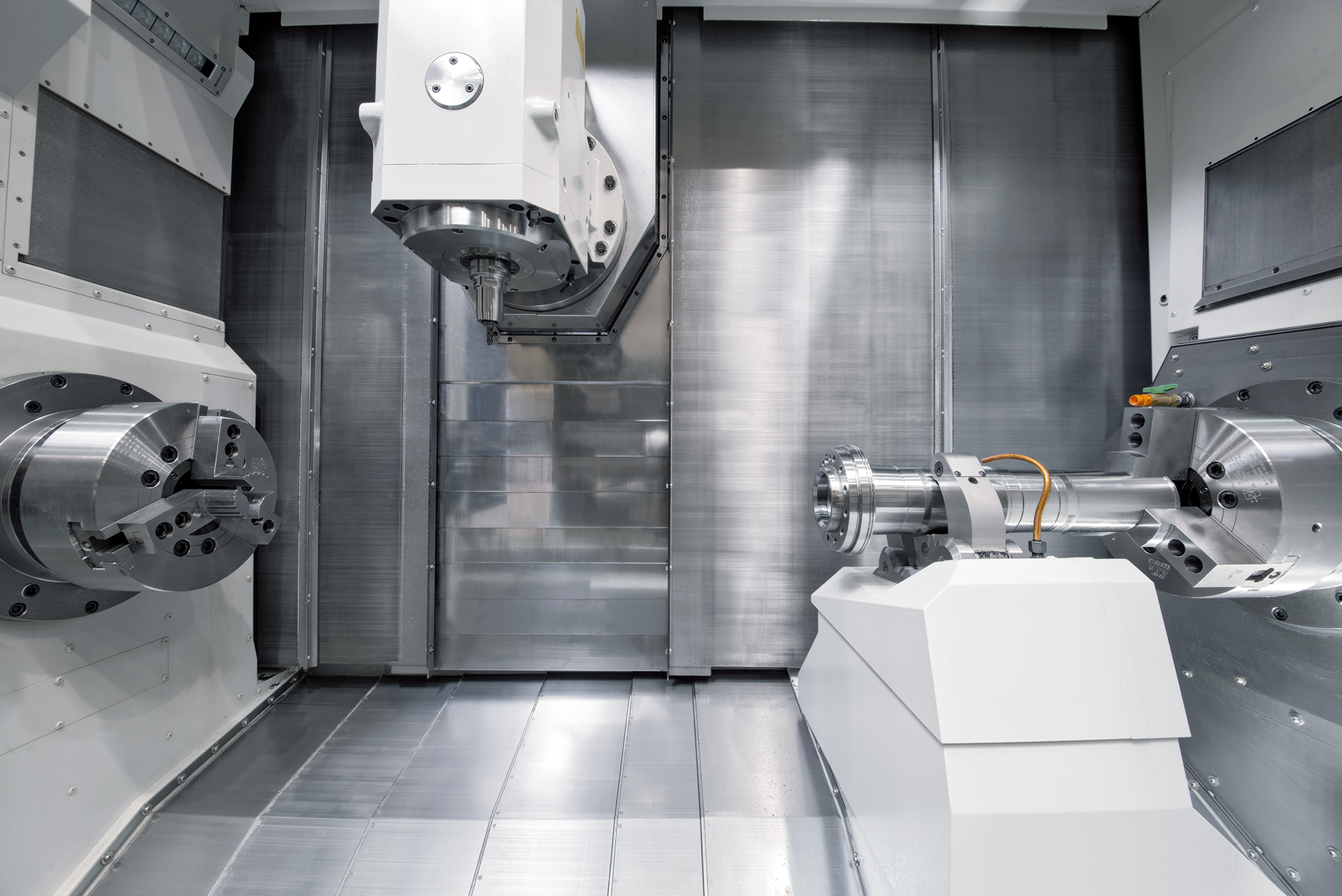

- Yläpuolinen jyrsinkara
- Työkalumakasiini
- Tehokas lastuamisnestejärjestelmä (70bar valmius)
- Saatavilla tarttuja kappaleiden panostukseen/purkuun jyrsinkaralle
- Saatavilla sisäänrakennettu hihnakuljetin kappaleiden purkuun
- Saatavilla sisäänrakennettu hihnakuljetin aihioiden panostukseen

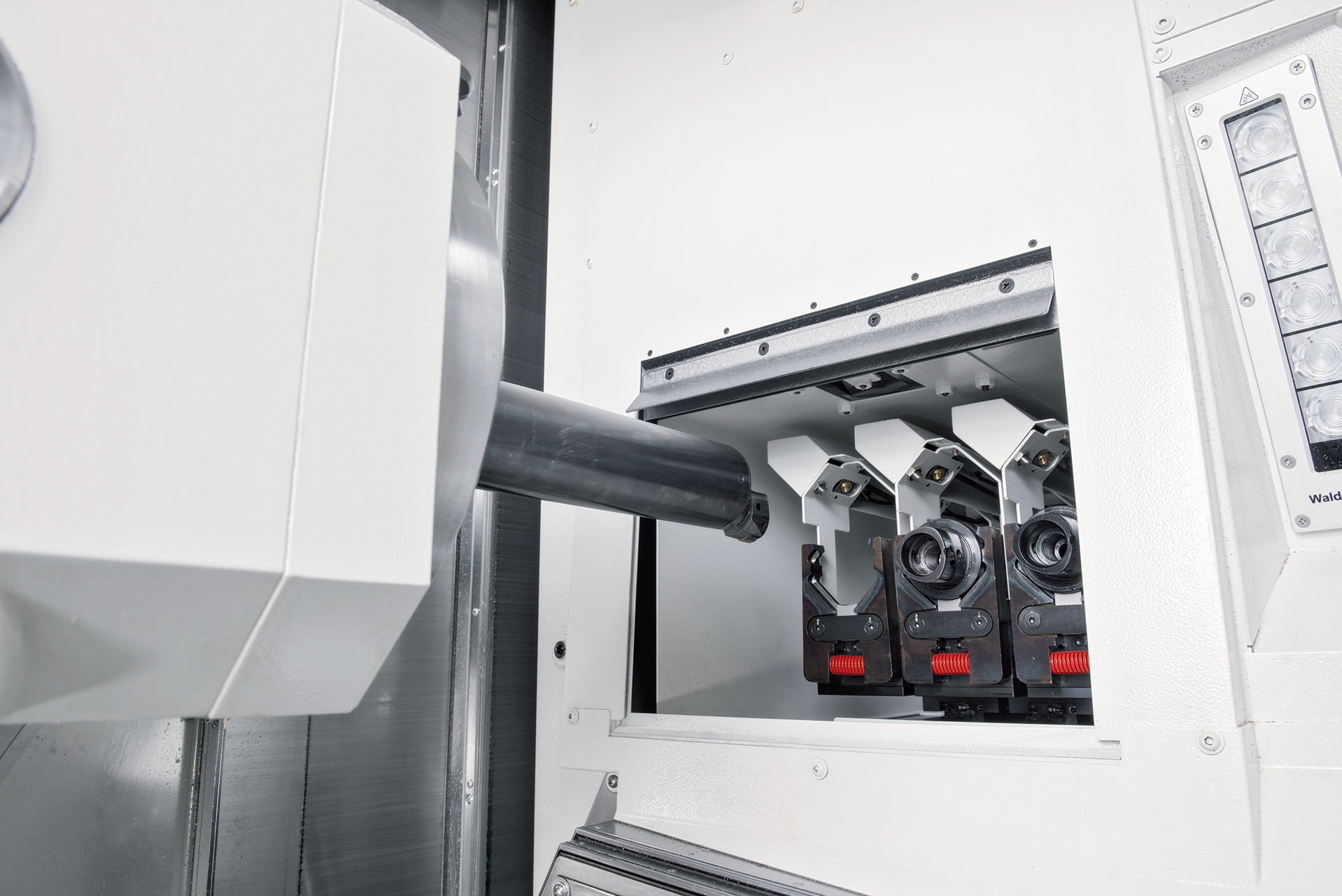

- Saatavilla erillinen asema pitkille työkaluille 3 x ⌀65 × L450mm

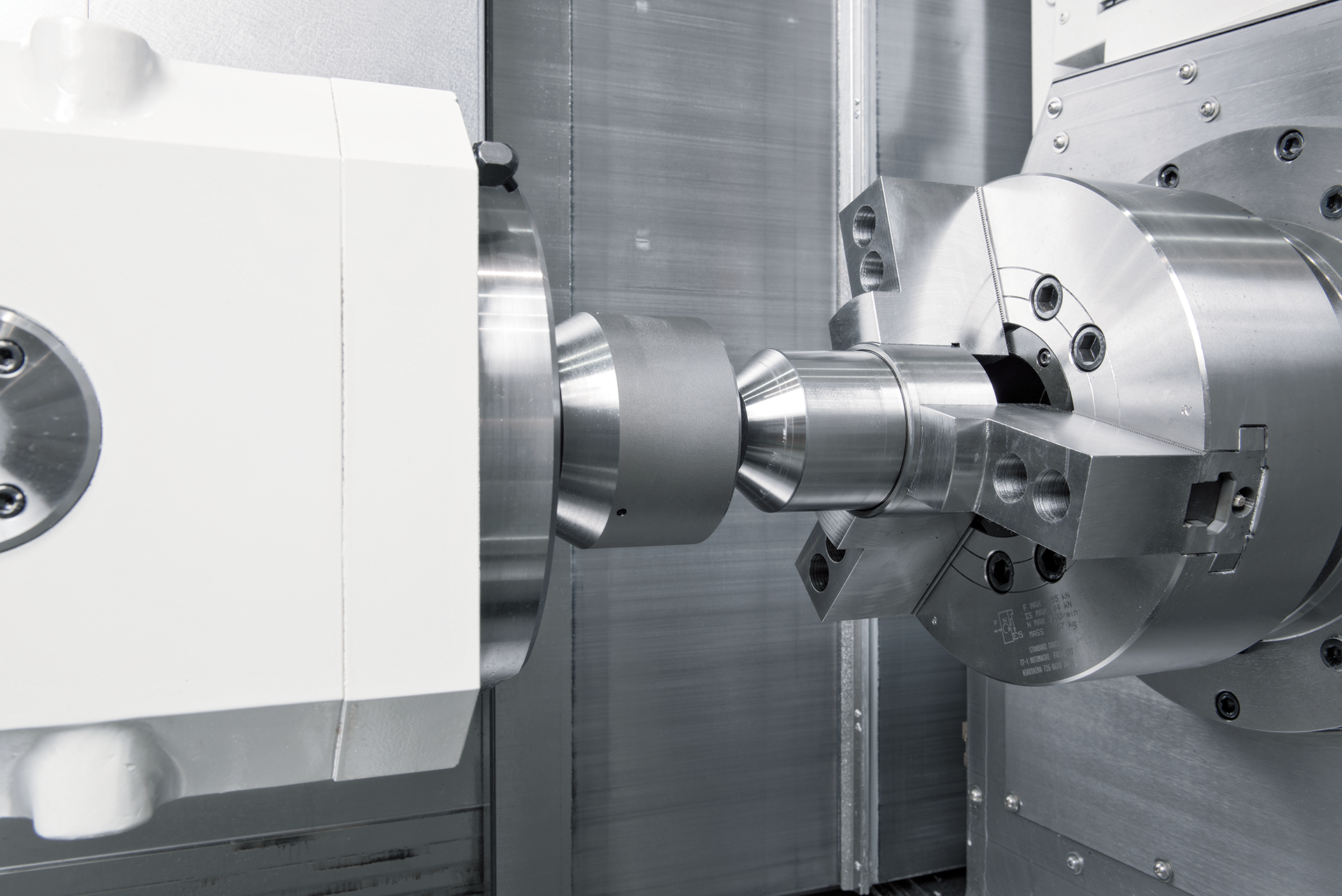

- Saatavilla ohjelmoitava tukilaakeri
| Tekniset tiedot | |
|---|---|
| Sorvaushalkaisija | 640mm |
| Sorvauspituus | 1600mm |
| Karojen väli | 300-1850mm |
| Tankokapasiteetti | 65mm (op.71/80/90mm) |
| Suositeltu istukka | 8-10" |
| Jyrsinkaran Y-akseli | ±125mm |
| B2-Akseli (oikea kara) | 1550mm |
| Karanopeus, vasen kara | 4500k/min (op.3500; 2500k/min) |
| Karamoottori, vasen kara | 15/11kW (op.22/18,5kW) |
| Karanopeus, oikea kara | 4500k/min (op.3500; 2500k/min) |
| Karamoottori, oikea kara | 15/11kW (op.22/18,5kW) |
| Jyrsinkaran karanopeus | 8.000k/min (op.12.000k/min) |
| Jyrsinkaran karamoottori | 22/15kW |
| Jyrsinkaran B-akseli | 225° (-120°/+105°) |
| Jyrsinkaran kartio | Capto C6 (opt.HSK-T63) |
| Työkalumakasiinin kapasiteetti | 40kpl (op.60/80/120kpl) |
| Koneen ala | 5440x2670mm |
| Koneen korkeus | 2615mm |
| Koneen paino | 19.000kg |
