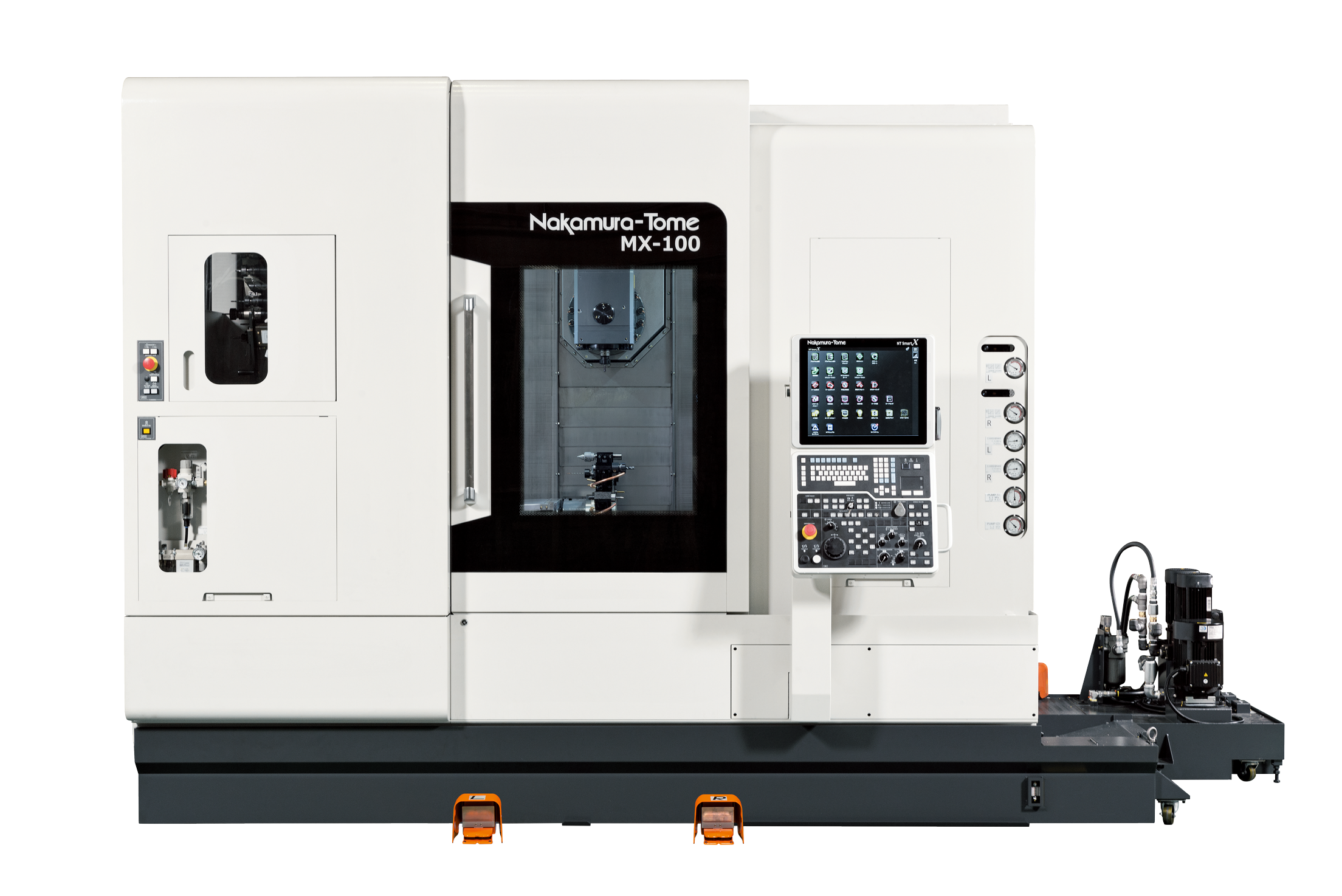

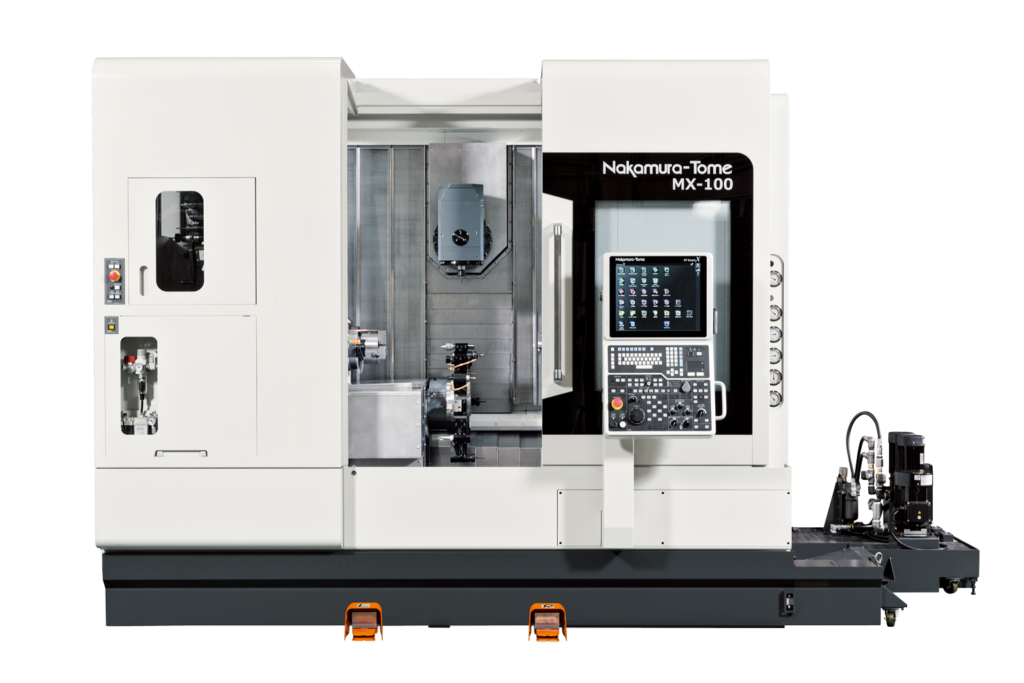

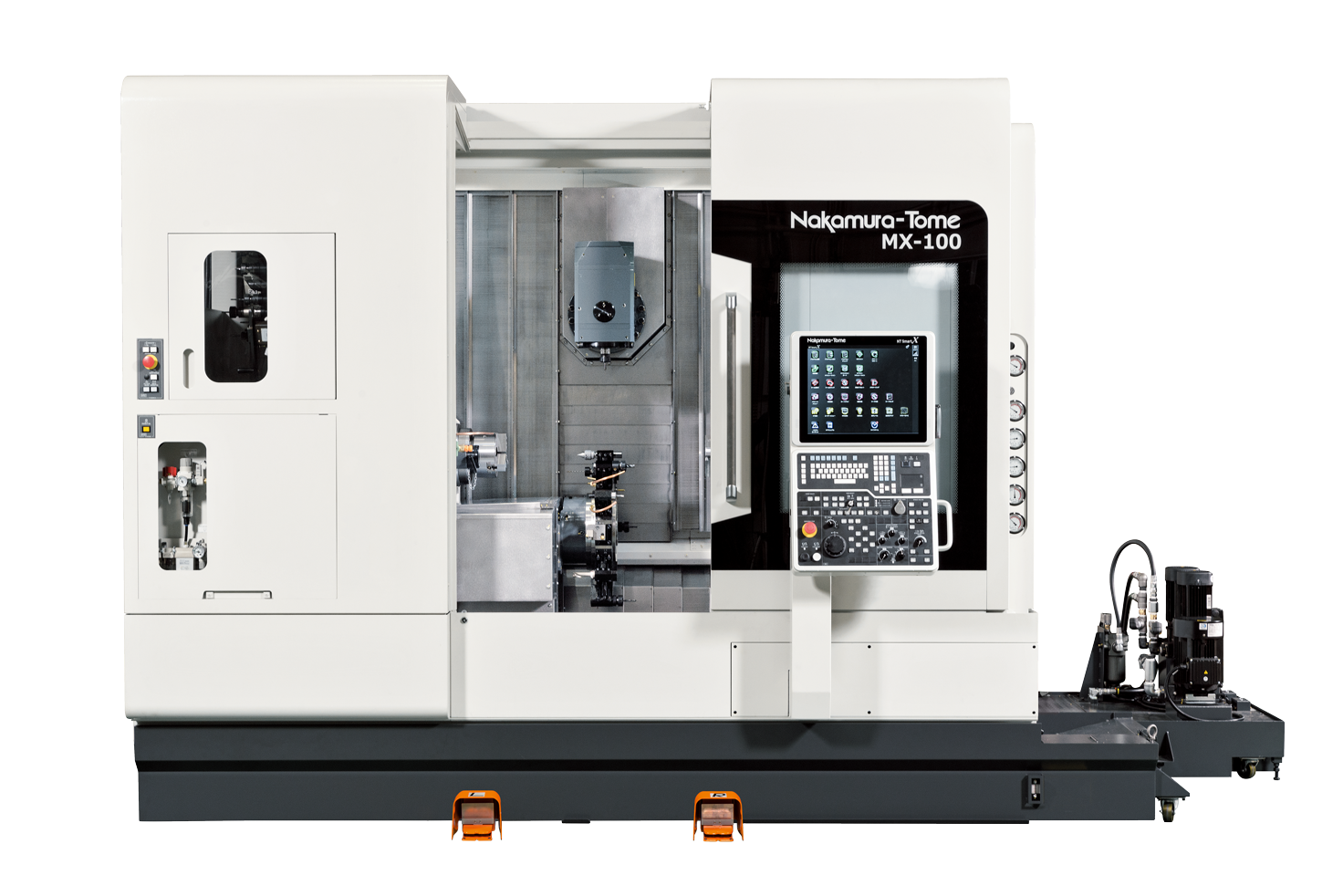

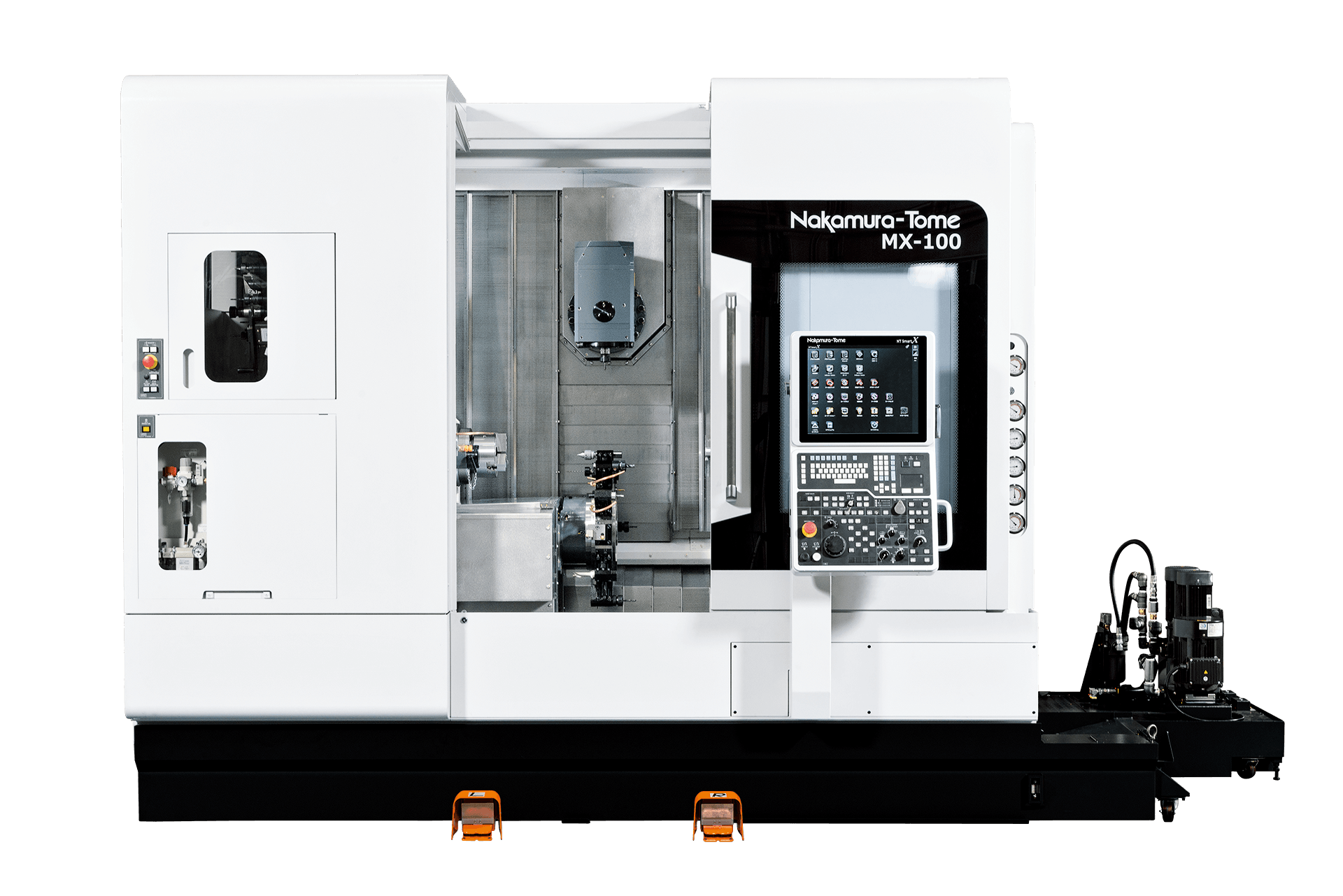

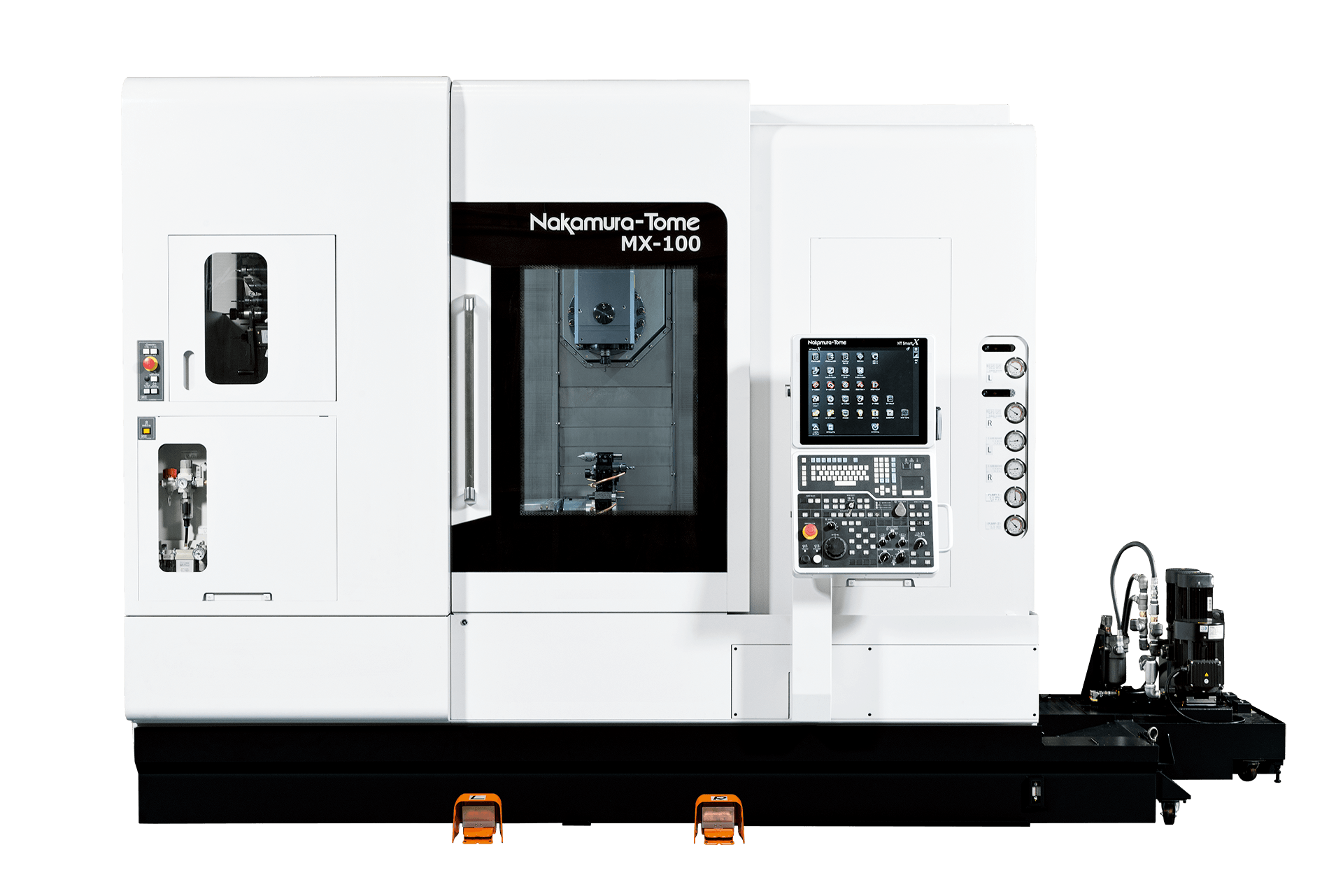

Nakamura-Tome MX-100
Tuotekuvaus
- Nakamura-Tome SmartX 19″ (Fanuc 31i-B5)

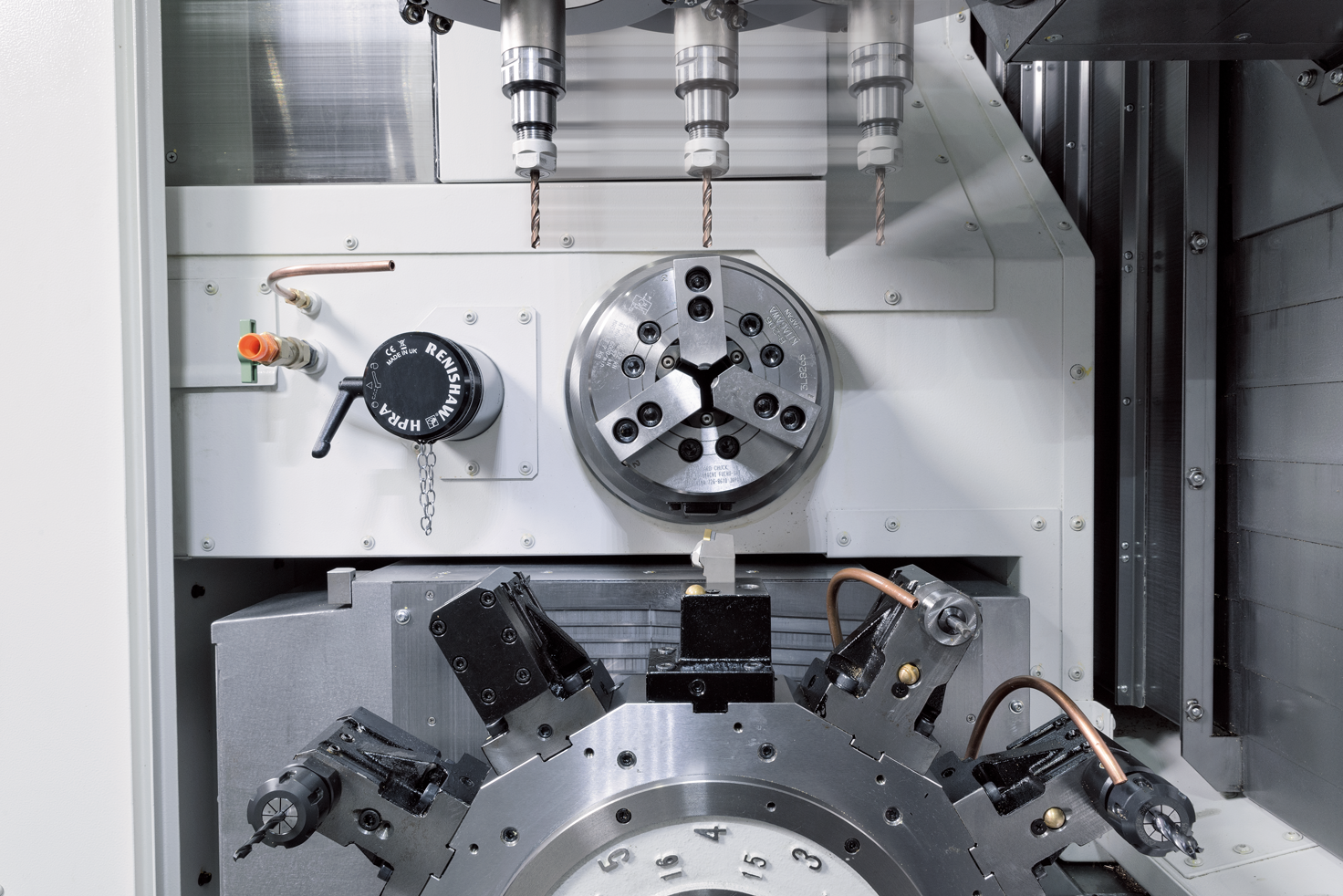

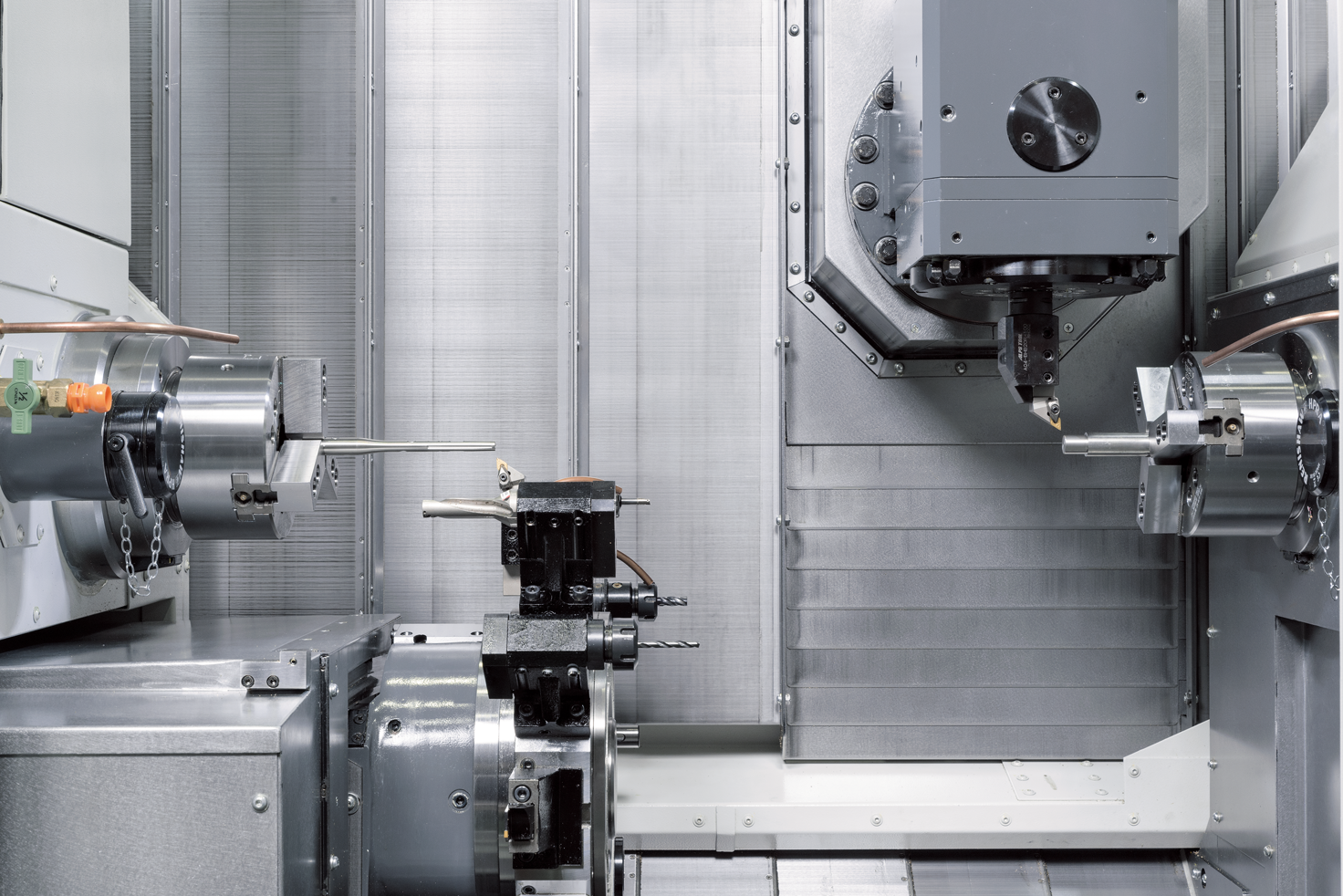

- Kaksi karaa jarrullisilla C-akseleilla

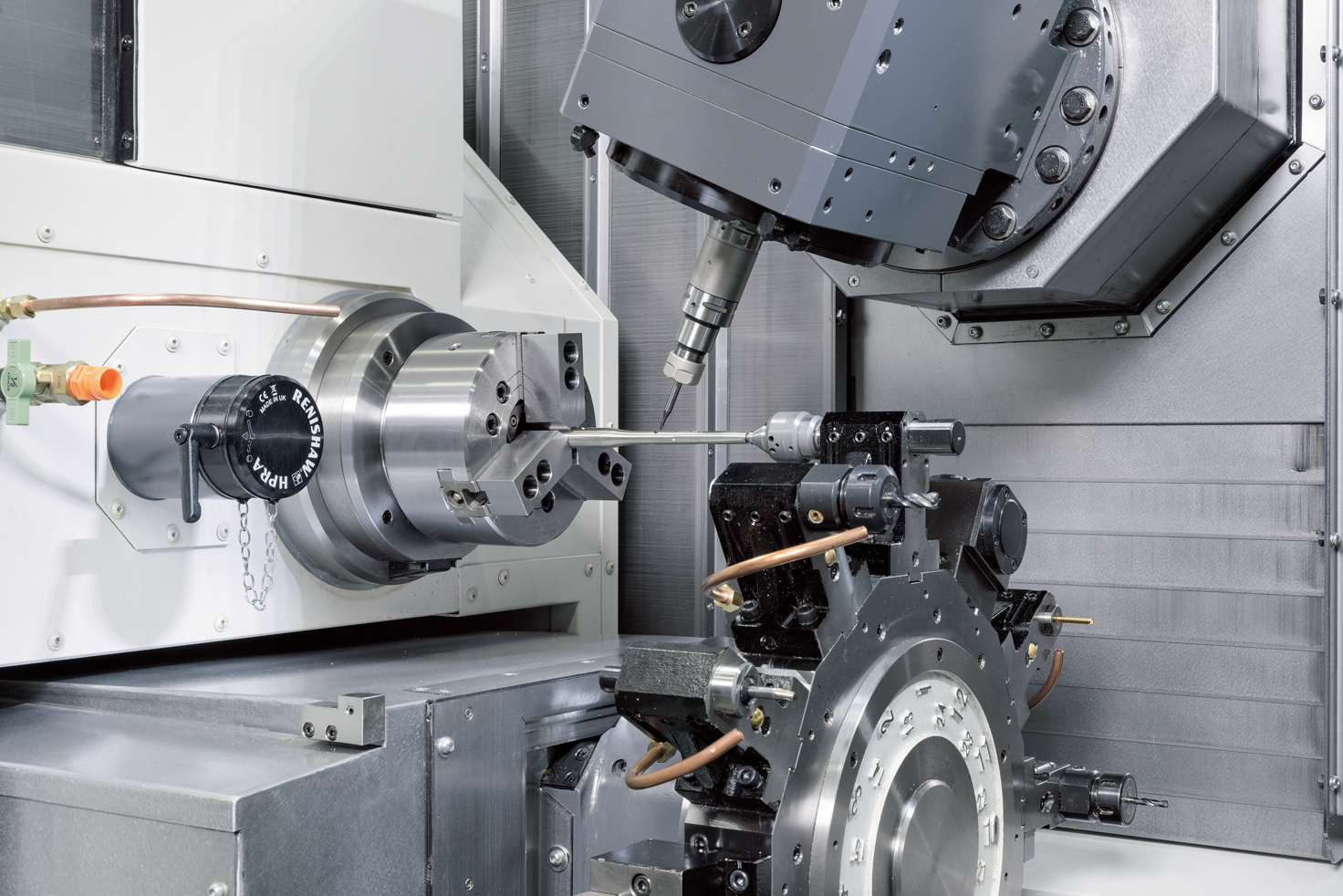

- Yläpuolinen jyrsinkara ja työkalumakasiini

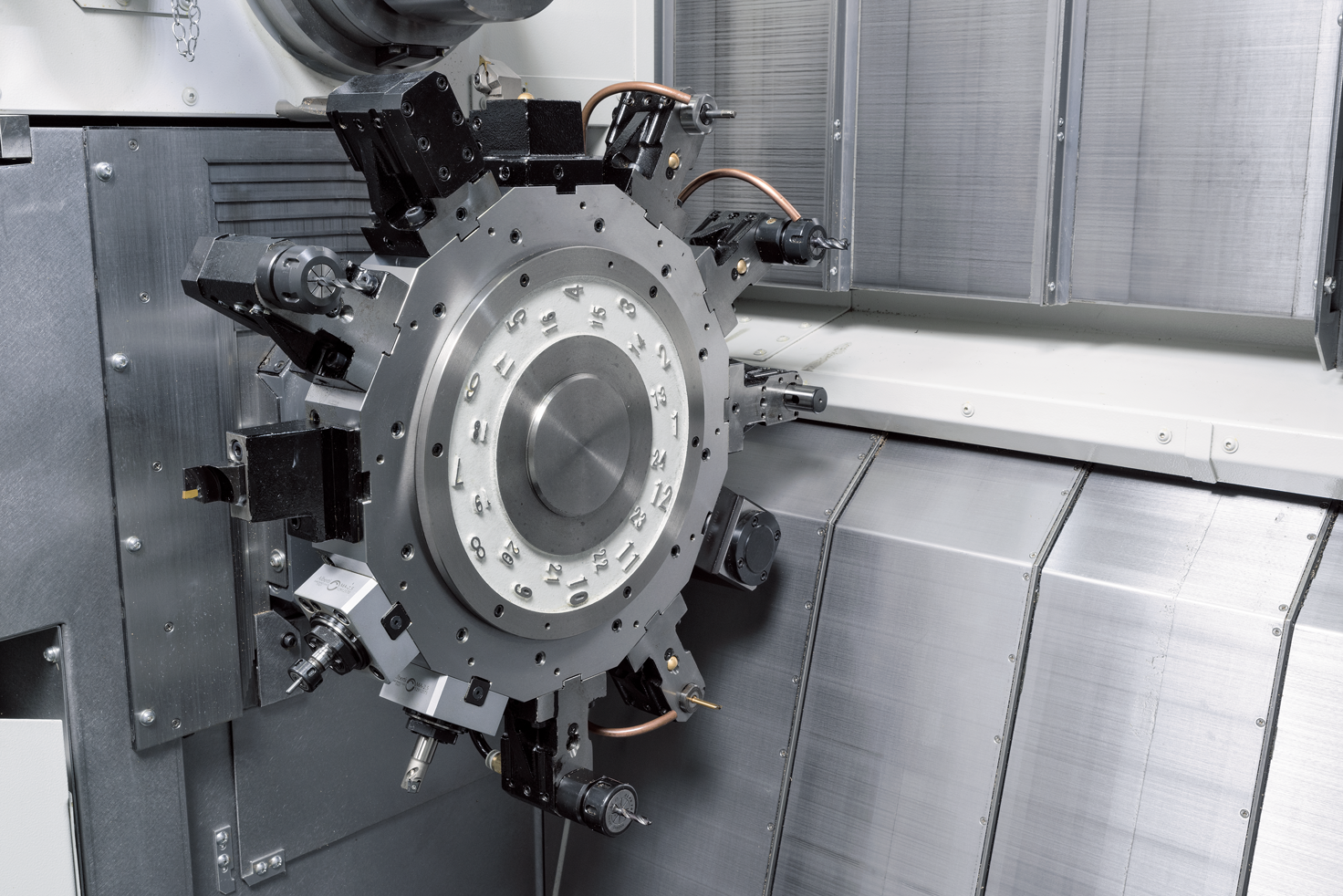

- Alapuolinen työkalurevolveri pyörivillä työkaluilla (12/24pos)
- Tehokas lastuamisnestejärjestelmä (70bar valmius)
- Sisäänrakennettu käsivarsityyppinen kappaleenpoimija
- Sisäänrakennettu hihnakuljetin valmiiden kappaleiden purkuun
- Saatavilla ”Compact Loader” panostusautomaatiolla
| Tekniset tiedot | |
|---|---|
| Sorvaushalkaisija | 305mm |
| Sorvauspituus | 834mm |
| Karojen väli | 230-1000mm |
| Tankokapasiteetti | 51mm (op.65mm) |
| Suositeltu istukka | 6-8" |
| Jyrsinkaran Y-akseli | ±105mm |
| Revolverin Y-akseli | - |
| B2-Akseli (oikea kara) | 770mm |
| Karanopeus, vasen kara | 6000k/min (op.4500k/min) |
| Karamoottori, vasen kara | 11/7,5kW (op.15/11kW) |
| Karanopeus, oikea kara | 6000k/min |
| Karamoottori, oikea kara | 11/7,5kW |
| Jyrsinkaran karanopeus | 12.000k/min (op.20.000k/min) |
| Jyrsinkaran karamoottori | 11/7,5kW |
| Jyrsinkaran B-akseli | 190° / ±95° |
| Jyrsinkaran kartio | Capto C4 (opt.HSK-T40) |

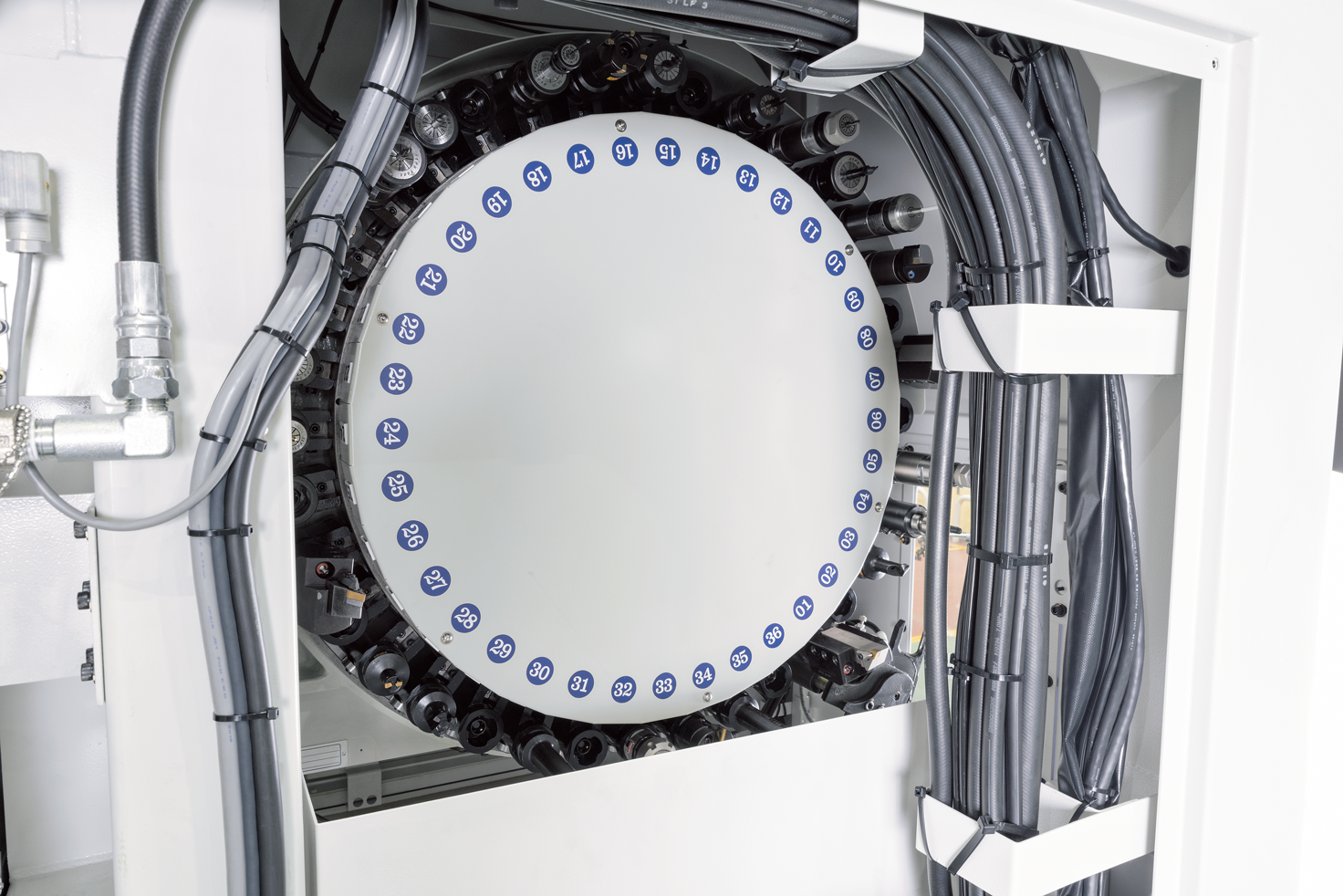

| Työkalumakasiinin kapasiteetti | 36kpl (op.48/72kpl) |
| Pyörivien työkalujen karanopeus | 6000k/min (op.8000k/min) |
| Pyörivien työkalujen karamoottori | 7,2/2,2kW (op.6/1,5kW) |
| Koneen ala | 4350x2795mm |
| Koneen korkeus | 2662mm |
| Koneen paino | 14.000kg |
