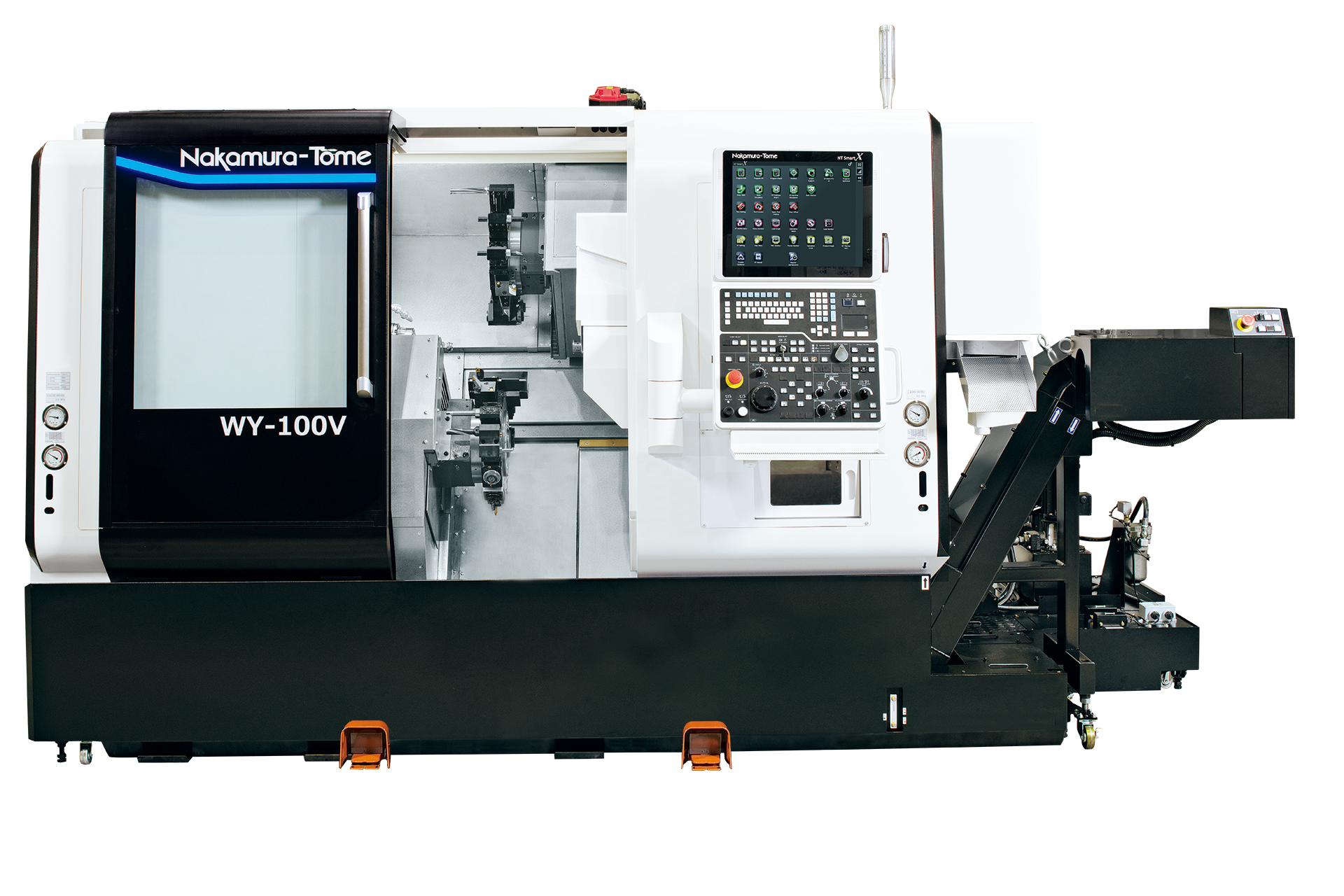

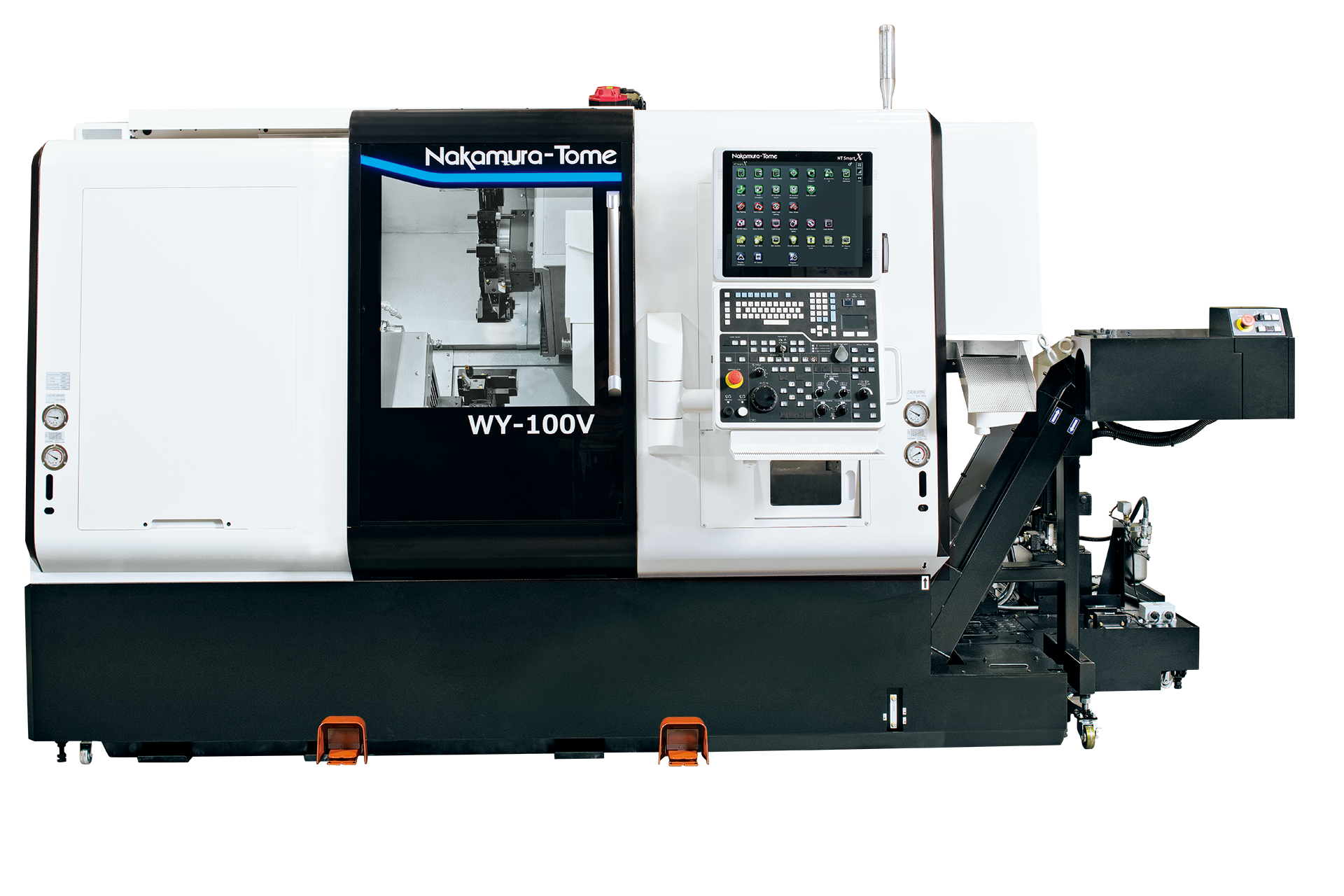

Nakamura-Tome WY-100V
Tuotekuvaus
- Nakamura-Tome SmartX 19″ (Fanuc 31i-B Plus)
- Jopa 30% edeltäjäänsä nopeampi kappaleaika
- Nakamura-Tome Chrono Cut -teknologia
- 2 karaa jarrullisilla C-akseleilla

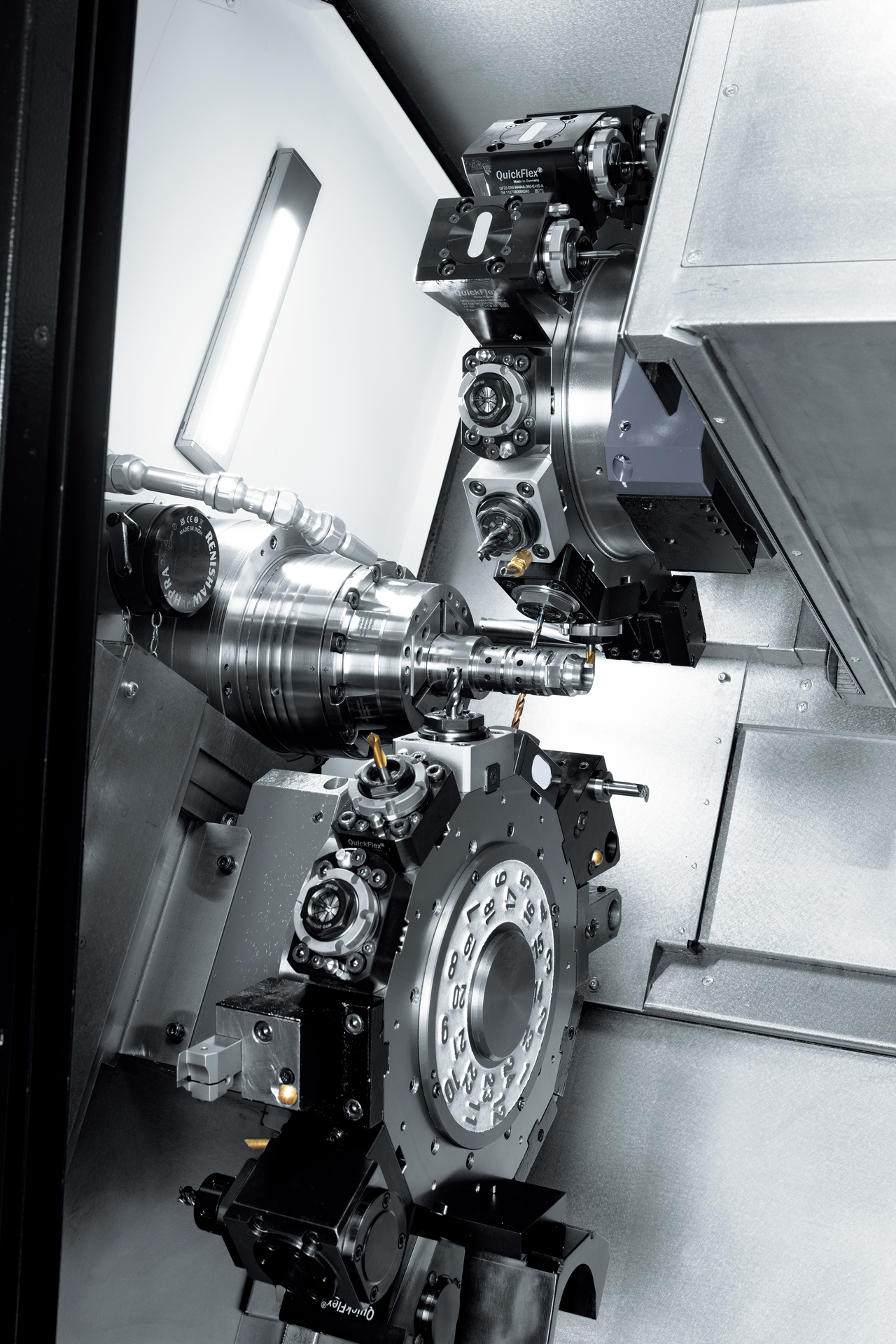

- Yläpuolinen työkalurevolveri pyörivillä työkaluilla ja Y-akselilla
- Alapuolinen työkalurevolveri pyörivillä työkaluilla ja Y-akselilla
- Puoli-indeksoivat työkalurevolverit (12/24pos)
- Saatavilla myös 15pos työkalurevolvereilla
- Tehokas lastuamisnestejärjestelmä (70bar valmius)
- Sisäänrakennettu käsivarsityyppinen kappaleenpoimija
- Sisäänrakennettu hihnakuljetin valmiiden kappaleiden purkuun
- Saatavilla GR-203HS Gantry-panostajalla
| Tekniset tiedot | |
|---|---|
| Sorvaushalkaisija | 200mm (15pos:190mm) |
| Sorvauspituus | 588mm |
| Karojen väli | 200-820mm |
| Tankokapasiteetti | 42mm (op.51/65mm) |
| Suositeltu istukka | 6" |
| Y-akselit | Y1: ±41 / Y2: ±32,5mm (op.±31mm) |
| B2-Akseli (oikea kara) | 620mm |
| Karanopeus, vasen kara | 6000k/min (op.5000k/min) |
| Karamoottori, vasen kara | 11/7,5kW (op.15/11kW) |
| Karanopeus, oikea kara | 6000k/min (op.5000k/min) |
| Karamoottori, oikea kara | 11/7,5kW (op.15/11kW) |
| Pyörivien työkalujen karanopeus | 6000k/min (op.10.000k/min) |
| Pyörivien työkalujen karamoottori | 7,1/2,2kW (op.7,5/2,2kW) |
| Koneen ala | 3849,1x2245,7mm |
| Koneen korkeus | 2255,3mm |
| Koneen paino | 9500kg |
